FILTRY KAESER od 0,6 do 32,0 m³/min


Sprężone powietrze o najlepszej jakości w korzystnej cenie

FILTRY KAESER są kluczowymi komponentami umożliwiającymi oczyszczenie sprężonego powietrza dla wszystklich klas czystości ISO 8573-1. Wykazują one przy tym bardzo niską stratę ciśnienia. Dzięki konstrukcji przyjaznej dla serwisu możliwe jest łatwe i bezpieczne otwieranie i zamykanie ich obudowy oraz szybka i czysta wymiana wkładu filtrującego.

  • wydajność znamionowa: od 0,60 do 32,0 m³/min
  • maks. ciśnienie robocze: 16 bar
  • maks. temperatura robocza: 66 °C

Zalety:

  • Czystość zgodna z normami
    w FILTRACH KAESER w celu usuwania cząstek stałych i aerozoli zastosowano nowoczesne, głęboko plisowane elementy filtracyjne. Wydajne włókna węglowe zatrzymują pary olejów. Doskonałe parametry wydajnościowe filtrów zostały ustalone zgodnie z ISO 12500 i potwierdzone przez niezależną organizację kontrolną Lloyd’s Register.
  • Niewielka strata ciśnienia – duże oszczędności
     FILTRY KAESER cechują się odpowiednio zwymiarowanymi obudowami i powierzchniami filtracyjnymi, innowacyjnym systemem prowadzenia strumienia powietrza. Wyróżnia je nawet o 50% mniejsza strata ciśnienia niż w przypadku innych filtrów dostępnych na rynku – i to niezmiennie niemal przez cały okres eksploatacji elementu filtrującego. Rezultat to niższe koszty oraz mniejsza emisja CO2, a także odciążenie dla podłączonych wcześniej sprężarek.
  • Łatwa w utrzymaniu konstrukcja – bezpieczna obsługa
    FILTRY KAESER posiadają odporną na korozje aluminiową obudowę i stabilny wkład filtrujący. Praktyczne połączenie bagnetowe zapewnia odpowiednie ułożenie obudowy i uszczelnień. Dzięki temu uszczelnienie obudowy filtra jest możliwe tylko w przypadku zamontowania elementu filtrującego. Śruba zabezpieczająca zapobiega przypadkowemu otwarciu znajdującej się pod ciśnieniem obudowy i służy do jej odpowietrzenia.



Idealne uzupełnienie: separator oleju i wody AQUAMAT
System uzdatniania kondensatu AQUAMAT

Nasza rada: przed odprowadzeniem kondensatu do kanalizacji należy przeprowadzić jego ekonomiczne i zgodne z przepisami uzdatnianie. Dedykowanym do tego urządzeniem jest separator oleju i wody AQUAMAT. Pozwoli on na obniżenie kosztów utylizacji o 90%.



Szczegóły produktu

Czystość sprężonego powietrza zgodnie z potrzebami
Stopień filtracji KB filtr koalescencyjny
Basic		 KE filtr koalescencyjny
Extra		 KD filtr cząstek stałych
Dust		 KA filtr z węglem aktywowanym
Adsorption		 KBE Extra Combination KEA Carbon Combination
początkowa różnica ciśnień przy nasyceniu < 140 mbar < 200 mbar < 30 mbar
(nowy, suchy)		 < 35 mbar
(nowy, suchy)		 < 200 mbar < 240 mbar
zawartość aerozoli na wlocie 10 mg/m³ 10 mg/m³ – – 10 mg/m³ 10 mg/m³
szczątkowa zawartość aerozoli na wylocie wg ISO 12500-1 < 0,01 mg/m³ < 0,01 mg/m³ – – < 0,01 mg/m³ 0,003 mg/m³
(całkowita zawartość oleju)
medium filtracyjne głęboko plisowane ze strukturą nośną i poliestrową włókniną drenażową głęboko plisowane ze strukturą nośną wysoce efektywne włókna węglowe – –
Zastosowanie jednoczesna filtracja aerozoli cząstek stałych i cieczy oraz cząstek stałych zastosowanie jak KB, jednakże w celu osiągnięcia wyższej jakości sprężonego powietrza
alternatywnie: filtr dokładny zgodnie ze stopniem filtracji KD		 wyłącznie do filtracji cząstek stałych wyłącznie do usuwania par oleju kombinacja KB i KE; zastosowanie jak KE, jednakże z wyższym bezpieczeństwem utrzymania jakości sprężonego powietrza kombinacja filtrów KE i KA; filtracja aerozoli, cząstek stałych i par olejów
Niewielka strata ciśnienia, duże oszczędności
KAESER FILTER: Niewielka strata ciśnienia, duże oszczędności

Obniżone koszty w okresie eksploatacji

Sprawność filtra sprężonego powietrza zależy w dużym stopniu od jego straty ciśnienia. FILTRY KAESER cechują się odpowiednio zwymiarowanymi obudowami i powierzchniami filtracyjnymi, innowacyjnym systemem prowadzenia strumienia powietrza oraz wydajnymi mediami filtracyjnymi. Dzięki temu strata ciśnienia jest nawet o 50% mniejsza niż w przypadku ogólnie dostępnych filtrów. Pozostaje ona niemalże na stałym poziomie w całym okresie eksploatacji wkładu filtra. Odciąża to podłączone do instalacji sprężarki oraz pozwala na znaczną redukcję kosztów i zmniejszenie emisji CO2.

Chcą Państwo uzyskać więcej informacji na temat obniżania kosztów w okresie eksploatacji produktów KAESER KOMPRESSOREN?

Budowa i działanie

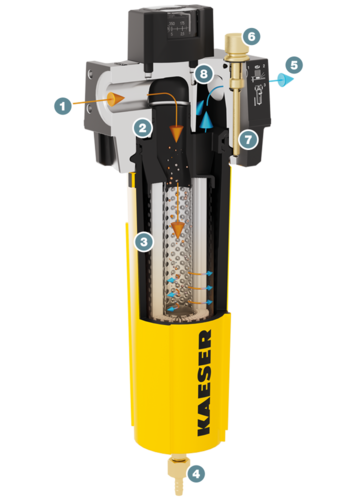

Filtr KAESER – budowa i działanie
  1. wlot sprężonego powietrza
  2. górna część wkładu z uszczelnieniem obudowy i wkładu filtra
  3. wkład filtra
  4. odprowadzenie kondensatu (tu z automatycznym spustem kondensatu)
  5. wylot sprężonego powietrza
  6. śruba zabezpieczająca
  7. zamknięcie bagnetowe z ogranicznikiem
  8. otwór odpowietrzający
Wysoka zdolność przechwytywania cząstek stałych
Niskie koszty eksploatacji dzięki filtrom KAESER KOMPRESSOREN.

W porównaniu z typowymi filtrami FILTRY KAESER gwarantują od rozpoczęcia eksploatacji znacznie niższą stratę ciśnienia. Dzięki wysokiej zdolności przechwytywania cząstek stałych przez wkład filtra strata ciśnienia pozostaje dłużej na niskim poziomie.

Skutkuje to niskimi kosztami eksploatacyjnymi. Coroczna konserwacja filtrów cząstek stałych i filtrów koalescencyjnych zapobiega zagrożeniom wynikającym ze starzenia się wkładów i gwarantuje optymalną czystość sprężonego powietrza.

Dane techniczne KB

Wykonanie podstawowe

ModelF6KB F9KB F16KB
Przepływ m³/min 0,6 0,9 1,6
Przyłącze sprężonego powietrzaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 3,6 3,6 4,2
Napięcie zasilania spust kondensatu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF22KB F26KB F46KB
Przepływ m³/min 2,2 2,6 4,6
Przyłącze sprężonego powietrzaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 4,4 4,5 8,4
Napięcie zasilania spust kondensatu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF83KB F110KB F142KB
Przepływ m³/min 8,3 11 14,2
Przyłącze sprężonego powietrzaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 9,3 10,9 11,1
Napięcie zasilania spust kondensatu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

ModelF184KB F250KB F320KB
Przepływ m³/min 18,4 25 32
Przyłącze sprężonego powietrzaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 16,8 18,5 20,5
Napięcie zasilania spust kondensatu95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10% 95...240 VAC ±10% (50...60 Hz) / 100...125 VDC ±10%

Dane techniczne KE

Wykonanie podstawowe

ModelF6KE F9KE F16KE
Przepływ m³/min 0,6 0,9 1,6
Przyłącze sprężonego powietrzaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 3,6 3,7 4,2
Napięcie zasilania spust kondensatu- - -

ModelF22KE F26KE F46KE
Przepływ m³/min 2,2 2,6 4,6
Przyłącze sprężonego powietrzaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 4,4 4,5 8,4
Napięcie zasilania spust kondensatu- - -

ModelF83KE F110KE F142KE
Przepływ m³/min 8,3 11 14,2
Przyłącze sprężonego powietrzaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 9,3 10,9 11,1
Napięcie zasilania spust kondensatu- - -

ModelF184KE F250KE F320KE
Przepływ m³/min 18,4 25 32
Przyłącze sprężonego powietrzaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 16,9 18,6 20,6
Napięcie zasilania spust kondensatu- - -

Dane techniczne KA

Wykonanie podstawowe

ModelF6KA F9KA F16KA
Przepływ m³/min 0,6 0,9 1,6
Przyłącze sprężonego powietrzaG ⅜, G ½, G ¾ G ⅜, G ½, G ¾ G ¾, G 1
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 2,3 2,3 3
Napięcie zasilania spust kondensatu- - -

ModelF22KA F26KA F46KA
Przepływ m³/min 2,2 2,6 4,6
Przyłącze sprężonego powietrzaG ¾, G 1 G ¾, G 1 G 1¼, G 1½, G 2
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 3,2 3,2 7,2
Napięcie zasilania spust kondensatu- - -

ModelF83KA F110KA F142KA
Przepływ m³/min 8,3 11 14,2
Przyłącze sprężonego powietrzaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 8,3 9,7 10,1
Napięcie zasilania spust kondensatu- - -

ModelF184KA F250KA F320KA
Przepływ m³/min 18,4 25 32
Przyłącze sprężonego powietrzaG 2, G 2½, G 3 G 2, G 2½, G 3 G 2, G 2½, G 3
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Ciężar kg 15,8 17,6 19,8
Napięcie zasilania spust kondensatu- - -
