Sprężarki śrubowe bezolejowe ze zintegrowanym osuszaczem sprężonego powietrza


i.HOC – niesamowicie skuteczne osuszanie sprężonego powietrza

Opatentowany adsorpcyjny osuszacz rotacyjny KAESER i.HOC wykorzystuje w 100 procentach ciepło ze sprężarek! Dzięki takiej regeneracji pełnego przepływu zapewnia on niezawodnie niskie ciśnieniowe punkty rosy przy temperaturze otoczenia do 45°C – i to w zupełności bez elektrycznego ogrzewania lub dodatkowego chłodzenia powietrza regenerującego!

  • Zintegrowany z urządzeniami chłodzonymi powietrzem lub wodą
  • Moc znamionowa urządzeń od 37 kW do 355 kW
  • Wydajność znamionowa urządzeń od 3,3 m³/min do 51 m³/min
  • Zintegrowany system sterowania sprężarki SIGMA CONTROL 2 (warianty modeli SFC)

Zalety

  • Minimalne ciśnieniowe punkty rosy również przy wysokich temperaturach:

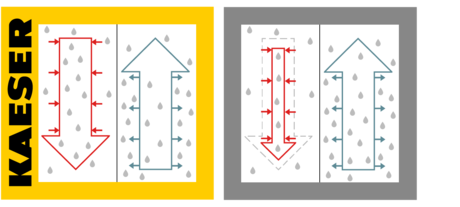

    Dzięki ponadprzeciętnemu potencjałowi regeneracyjnemu osuszacz i.HOC osiąga ujemne punkty rosy także przy wysokich temperaturach medium chłodzącego.
  • Dotyczy to także zmiennych wydajności znamionowych:
    Nawet przy niskim obciążeniu sprężarki ciśnieniowy punkt rosy pozostaje stabilny – bez konieczności stosowania kompensatora częściowego obciążenia.
  • Skuteczne chłodzenie oraz odzyskiwanie ciepła:
    Osuszacz i.HOC wykorzystuje przy odzyskiwaniu ciepła zoptymalizowane wymienniki ciepła 2 stopnia jako chłodnice powietrza regenerującego.
Korzystne rozwiązanie dzięki niskim kosztom w okresie eksploatacji
Koszty w okresie eksploatacji

Optymalne doradztwo, techniczna przewaga w dziedzinie badań i produkcji oraz obecny na całym świecie serwis, aby chronić Państwa instalacje przed przestojami.



Szczegóły sprężarek śrubowych bezolejowych ze zintegrowanym i.HOC lub osuszaczem chłodniczym

Zintegrowany osuszacz chłodniczy

Energooszczędne osuszanie

Zintegrowana konstrukcja oraz przestronny blokowy wymiennik ciepła z aluminium sprawiają, że straty ciśnienia wynoszą mniej niż 0,1 bar. Energooszczędna spiralna sprężarka chłodnicza pomaga dodatkowo zaoszczędzić energię podczas osuszania sprężonego powietrza.

Znakomity dostęp

Wszystkie części osuszacza chłodniczego są łatwo dostępne dzięki przednim drzwiom serwisowym. Utrzymanie i serwisowanie osuszacza chłodniczego jest dzięki temu bardzo proste.

Widok osuszacza rotacyjnego

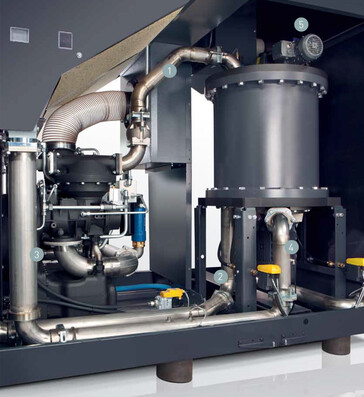

Schemat montażowy osuszacza rotacyjnego i.HOC
  1. Wlot powietrza regenerującego
  2. Wylot powietrza regenerującego
  3. Separacja kondensatu
  4. Wlot dmuchawy promieniowej
  5. Wylot i.HOC
i HOC w szczegółach

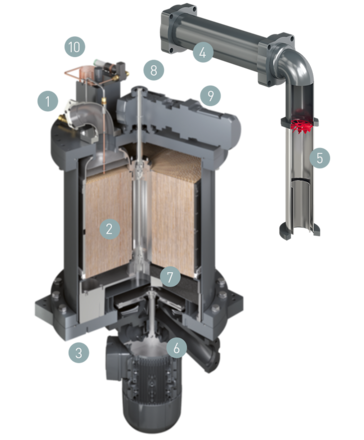

i.HOC – przekrój i części składowe
  1. Wlot powietrza regenerującego
  2. Bęben (czynnik osuszający żel krzemionkowy)
  3. Wylot powietrza regenerującego
  4. Wymiennik ciepła 2 stopnia
  5. Zewnętrzny separator kondensatu
  6. Dmuchawa promieniowa
  7. Demister (odmgławiacz)
  8. Wylot osuszacza rotacyjnego
  9. Silnik bębna
  10. Czujnik punktu rosy (opcja)
Dane techniczne ABT CSG A

Zabudowany osuszacz chłodniczy

ModelABT 130
Pobór mocy kW 1,38
Ciśnieniowy punkt rosy °C 3
Czynnik chłodniczyR-513A
Współczynnik ocieplenia globalnego631
Ilość środka chłodniczego kg 1,5
Ciężar czynnika chłodniczego jako ekwiwalent CO2 t 0,9
Hermetyczny obieg chłodniczy-

Dane techniczne ABT CSG W

Zabudowany osuszacz chłodniczy

ModelABT 130
Pobór mocy kW 1,38
Ciśnieniowy punkt rosy °C 3
Czynnik chłodniczyR-513A
Współczynnik ocieplenia globalnego631
Ilość środka chłodniczego kg 1,5
Ciężar czynnika chłodniczego jako ekwiwalent CO2 t 0,9
Hermetyczny obieg chłodniczy-

Dane techniczne DSG-2 W

Wykonanie podstawowe

ModelDSG 140-2 W DSG 180-2 W DSG 220-2 W
Nadciśnienie robocze bar 8 10 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. nadciśnienie bar 8 10 4 6 8 10 4 6 8 10
Moc znamionowa silnika kW 90 110 132
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 69 70 71
Ciężar kg 3.100 3.250 3.350

ModelDSG 260-2 W DSG 290-2 W
Nadciśnienie robocze bar 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 28,61 26,1 26 22,9 28,6 28,55 28,5 26
Maks. nadciśnienie bar 4 8 10 8 10
Moc znamionowa silnika kW 160 200
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 74 75
Ciężar kg 3.500 3.700

Wykonanie SFC

ModelDSG 180-2 SFC W DSG 220-2 SFC W DSG 260-2 SFC W
Nadciśnienie robocze bar 4 6 8 10 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. nadciśnienie bar 6 10 8,5 10 7 10
Moc znamionowa silnika kW 110 132 160
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060 3.435 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 71 72 75
Ciężar kg 3.850 3.950 4.100

ModelDSG 290-2 SFC W
Nadciśnienie robocze bar 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. nadciśnienie bar 8,5 10
Moc znamionowa silnika kW 200
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 76
Ciężar kg 4.300

Wersja RD

ModelDSG 140-2 i.HOC W DSG 180-2 i.HOC W DSG 220-2 i.HOC W
Nadciśnienie robocze bar 8 10 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. nadciśnienie bar 8 10 6 8 10 6 8 10
Moc znamionowa silnika kW 90 110 132
Ciśnieniowy punkt rosy °C -32 -36 -24 -33 -36 -24 -33 -36
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 69 70 71
Ciężar kg 4.200 4.350 4.450

ModelDSG 260-2 i.HOC W DSG 290-2 i.HOC W
Nadciśnienie robocze bar 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 26,1 26 22,9 28,55 28,5 26
Maks. nadciśnienie bar 8 10 8 10
Moc znamionowa silnika kW 160 200
Ciśnieniowy punkt rosy °C -25 -33 -36 -24 -33 -36
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 74 75
Ciężar kg 4.600 4.800

Wersja RD-SFC

ModelDSG 180-2 i.HOC SFC W DSG 220-2 i.HOC SFC W DSG 260-2 i.HOC SFC W
Nadciśnienie robocze bar 6 8 10 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. nadciśnienie bar 6 10 8,5 10 7 10
Moc znamionowa silnika kW 110 132 160
Ciśnieniowy punkt rosy °C -24 -32 -36 -25 -33 -36 -25 -33 -36
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060 4.270 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 71 72 75
Ciężar kg 4.950 5.050 5.200

ModelDSG 290-2 i.HOC SFC W
Nadciśnienie robocze bar 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. nadciśnienie bar 8,5 10
Moc znamionowa silnika kW 200
Ciśnieniowy punkt rosy °C -25 -33 -36
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.060
Przyłącze sprężonego powietrzaDN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 76
Ciężar kg 5.400

Dane techniczne DSG-2 A

Wykonanie podstawowe

ModelDSG 140-2 A DSG 180-2 A DSG 220-2 A
Nadciśnienie robocze bar 8 10 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 13,18 13,12 21,7 19,2 18,4 16,1 26,15 23 21,6 19,1
Maks. nadciśnienie bar 8 10 4 6 8 10 4 6 8 10
Moc znamionowa silnika kW 90 110 132
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 77 78 78
Ciężar kg 3.400 3.550 3.650

ModelDSG 260-2 A DSG 290-2 A
Nadciśnienie robocze bar 4 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 28,61 26,1 26 22,9 28,55 28,5 26
Maks. nadciśnienie bar 4 8 10 8 10
Moc znamionowa silnika kW 160 200
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 79 81
Ciężar kg 3.800 4.000

Wykonanie SFC

ModelDSG 180-2 SFC A DSG 220-2 SFC A DSG 260-2 SFC A
Nadciśnienie robocze bar 4 6 8 10 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 8,58 - 22,52 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 7,84 - 22,51 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 8,59 - 27,71 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. nadciśnienie bar 6 10 8,5 10 7 10
Moc znamionowa silnika kW 110 132 160
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385 3.435 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 79 79 80
Ciężar kg 4.150 4.250 4.400

ModelDSG 290-2 SFC A
Nadciśnienie robocze bar 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,07 - 30,09 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. nadciśnienie bar 8,5 10
Moc znamionowa silnika kW 200
Wymiary
dł. × szer. × wys. mm 		3.435 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 82
Ciężar kg 4.600

Wersja RD

ModelDSG 140-2 i.HOC A DSG 180-2 i.HOC A DSG 220-2 i.HOC A
Nadciśnienie robocze bar 8 10 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 13,18 13,12 19,2 18,4 16,1 23 21,6 19,1
Maks. nadciśnienie bar 8 10 6 8 10 6 8 10
Moc znamionowa silnika kW 90 110 132
Ciśnieniowy punkt rosy °C -34 -36 -26 -33 -36 -26 -33 -35
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 77 78 78
Ciężar kg 4.500 4.650 4.750

ModelDSG 260-2 i.HOC A DSG 290-2 i.HOC A
Nadciśnienie robocze bar 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 26,1 26 22,9 28,55 28,5 26
Maks. nadciśnienie bar 8 10 8 10
Moc znamionowa silnika kW 160 200
Ciśnieniowy punkt rosy °C -25 -32 -34 -24 -31 -33
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 79 81
Ciężar kg 4.900 5.100

Wersja RD-SFC

ModelDSG 180-2 i.HOC SFC A DSG 220-2 i.HOC SFC A DSG 260-2 i.HOC SFC A
Nadciśnienie robocze bar 6 8 10 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,46 - 20,79 8,51 - 18,56 9,54 - 16,43 8,68 - 22,45 9,51 - 21,8 9,95 - 19,5 9,36 - 27,66 9,62 - 25,44 10,3 - 23,3
Maks. nadciśnienie bar 6 10 8,5 10 7 10
Moc znamionowa silnika kW 110 132 160
Ciśnieniowy punkt rosy °C -26 -33 -36 -26 -32 -35 -25 -31 -34
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385 4.270 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN DN80 PN16 DIN DN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 79 79 80
Ciężar kg 5.250 5.350 5.500

ModelDSG 290-2 i.HOC SFC A
Nadciśnienie robocze bar 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 10,27 - 30,05 11,47 - 30 12,33 - 28
Maks. nadciśnienie bar 8,5 10
Moc znamionowa silnika kW 200
Ciśnieniowy punkt rosy °C -24 -30 -33
Wymiary
dł. × szer. × wys. mm 		4.270 x 1.750 x 2.385
Przyłącze sprężonego powietrzaDN80 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 82
Ciężar kg 5.700

Dane techniczne FSG-2 A

Wykonanie podstawowe

ModelFSG 300-2 A FSG 350-2 A FSG 420-2 A
Nadciśnienie robocze bar 4 6 8 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. nadciśnienie bar 4 8 4 6 8 10 4 6 8 10
Moc znamionowa silnika kW 160 200 250
Wymiary
dł. × szer. × wys. mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 78 78 80
Ciężar kg 5.550 5.750 5.950

ModelFSG 450-2 A FSG 500-2 A
Nadciśnienie robocze bar 6 8 10 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 50,1 45,6 41,9 50 45,6
Maks. nadciśnienie bar 6 8 10 8 10
Moc znamionowa silnika kW 315 315
Wymiary
dł. × szer. × wys. mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 81 82
Ciężar kg 6.250 6.250

Wykonanie SFC

ModelFSG 420-2 SFC A FSG 500-2 SFC A FSG 520-2 SFC A
Nadciśnienie robocze bar 4 6 8 10 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 12,95 - 45,84 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 15,48 - 50,77 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 15,48 - 50,77 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. nadciśnienie bar 10 10 10
Moc znamionowa silnika kW 250 315 355
Wymiary
dł. × szer. × wys. mm 		3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730 3.860 x 2.075 x 2.730
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 81 83 84
Ciężar kg 6.550 7.000 7.600

Wersja RD

ModelFSG 300-2 i.HOC A FSG 350-2 i.HOC A FSG 420-2 i.HOC A
Nadciśnienie robocze bar 6 8 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. nadciśnienie bar 8 6 8 10 6 8 10
Moc znamionowa silnika kW 160 200 250
Ciśnieniowy punkt rosy °C -22 -31 -20 -29 -34 -19 -28 -32
Wymiary
dł. × szer. × wys. mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 78 78 80
Ciężar kg 6.750 6.950 7.150

ModelFSG 450-2 i.HOC A FSG 500-2 i.HOC A
Nadciśnienie robocze bar 8 10 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 45,6 41,9 50 45,6
Maks. nadciśnienie bar 8 10 8 10
Moc znamionowa silnika kW 315 315
Ciśnieniowy punkt rosy °C -27 -31 -26 -30
Wymiary
dł. × szer. × wys. mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 81 82
Ciężar kg 7.450 7.450

Wersja RD-SFC

ModelFSG 420-2 i.HOC SFC A FSG 500-2 i.HOC SFC A FSG 520-2 i.HOC SFC A
Nadciśnienie robocze bar 6 8 10 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 14,79 - 42,18 16,63 - 38,52 18,48 - 34,85 16,94 - 48,66 18,41 - 44,93 19,88 - 41,21 16,94 - 50,7 18,4 - 50,63 19,88 - 48,59
Maks. nadciśnienie bar 10 10 10
Moc znamionowa silnika kW 250 315 355
Ciśnieniowy punkt rosy °C -22 -28 -32 -18 -26 -31 -21 -26 -29
Wymiary
dł. × szer. × wys. mm 		4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730 4.630 x 2.075 x 2.730
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 81 83 84
Ciężar kg 7.750 8.200 8.800

Dane techniczne FSG-2 W

Wykonanie podstawowe

ModelFSG 300-2 W FSG 350-2 W FSG 420-2 W
Nadciśnienie robocze bar 4 6 8 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 35,12 29,4 29,3 42,15 37,3 34,9 29,2 50,14 45,7 42 37,1
Maks. nadciśnienie bar 4 8 4 6 8 10 4 6 8 10
Moc znamionowa silnika kW 160 200 250
Wymiary
dł. × szer. × wys. mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 74 75 75
Ciężar kg 5.250 5.450 5.650

ModelFSG 450-2 W FSG 500-2 W FSG 520-2 W
Nadciśnienie robocze bar 6 8 10 8 10 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 50,1 45,6 41,9 50 45,6 50
Maks. nadciśnienie bar 6 8 10 8 10 10
Moc znamionowa silnika kW 315 315 355
Wymiary
dł. × szer. × wys. mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 75 76 77
Ciężar kg 5.950 5.950 6.550

Wykonanie SFC

ModelFSG 420-2 SFC W FSG 500-2 SFC W FSG 520-2 SFC W
Nadciśnienie robocze bar 4 6 8 10 4 6 8 10 4 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 12,95 - 48,53 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 15,48 - 50,77 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 15,48 - 50,77 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. nadciśnienie bar 10 10 10
Moc znamionowa silnika kW 250 315 355
Wymiary
dł. × szer. × wys. mm 		3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220 3.650 x 2.075 x 2.220
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 76 77 78
Ciężar kg 6.250 6.700 7.300

Wersja RD

ModelFSG 300-2 i.HOC W FSG 350-2 i.HOC W FSG 420-2 i.HOC W
Nadciśnienie robocze bar 6 8 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 29,4 29,3 37,3 34,9 29,2 45,7 42 37,1
Maks. nadciśnienie bar 8 6 8 10 6 8 10
Moc znamionowa silnika kW 160 200 250
Ciśnieniowy punkt rosy °C -22 -30 -22 -31 -35 -22 -31 -35
Wymiary
dł. × szer. × wys. mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 74 75 75
Ciężar kg 6.400 6.600 6.800

ModelFSG 450-2 i.HOC W FSG 500-2 i.HOC W FSG 520-2 i.HOC W
Nadciśnienie robocze bar 6 8 10 8 10 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 50,1 45,6 41,9 50 45,6 50
Maks. nadciśnienie bar 6 8 10 8 10 10
Moc znamionowa silnika kW 315 315 355
Ciśnieniowy punkt rosy °C -22 -31 -35 -31 -35 -35
Wymiary
dł. × szer. × wys. mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 75 76 77
Ciężar kg 7.100 7.100 7.700

Wersja RD-SFC

ModelFSG 420-2 i.HOC SFC W FSG 500-2 i.HOC SFC W FSG 520-2 i.HOC SFC W
Nadciśnienie robocze bar 6 8 10 6 8 10 6 8 10
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 14,79 - 44,56 16,63 - 40,57 18,48 - 36,54 16,94 - 50,7 18,41 - 47,53 19,88 - 43,57 16,94 - 50,7 18,41 - 50,64 19,88 - 50,57
Maks. nadciśnienie bar 10 10 10
Moc znamionowa silnika kW 250 315 355
Ciśnieniowy punkt rosy °C -25 -31 -35 -23 -30 -35 -23 -30 -35
Wymiary
dł. × szer. × wys. mm 		4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220 4.475 x 2.075 x 2.220
Przyłącze sprężonego powietrzaDN150 PN16 DIN DN150 PN16 DIN DN150 PN16 DIN
Poziom ciśnienia akustycznego dB(A) 76 77 78
Ciężar kg 7.400 7.850 8.450

Drukuj stronę
