Dmuchawy śrubowe do 250 kW

Energooszczędność i efektywność bez kompromisów

Znany na całym świecie profil bloku śrubowego SIGMA oznacza wzrost wydajności nawet o 35 procent! Również w kwestii uruchamiania, obsługi i konserwacji nasze urządzenia ustawiają możliwość oszczędności na najwyższym poziomie.

  • wysokowydajne i wymagające niskich nakładów na konserwację instalacje dmuchaw – ze śrubowymi blokami SIGMA
  • do wyboru z rozrusznikiem Y/Δ (STC) lub przetwornicą częstotliwości (SFC)
  • Kompleksowe rozwiązanie „plug-and-play“ z energoelektryką, jednostką sterującą SIGMA CONTROL 2, fabrycznie napełniony olejem oraz z wyregulowanym napędem pasowym.

Nowa technologia śrubowa przynosi korzyści klientom z branży komunalnego i przemysłowego uzdatniania wody oraz flotacji i fluidyzacji, w których to stosuje się dmuchawy przeznaczone do pracy ciągłej oraz gdzie istotną rolę odgrywa niskie zużycie energii.

Zalety

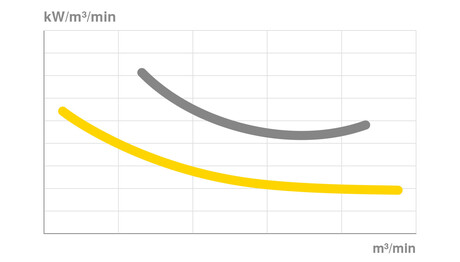

  • Maksymalna wydajność całej maszyny:
    stawiamy na bloki śrubowe z profilem SIGMA, optymalną przekładnię silnik – dmuchawa i najmniejsze straty ciśnienia wszystkich komponentów.
  • Minimalna pulsacja w podłączonym orurowaniu:
    specjalne, działające w szerokim zakresie częstotliwości tłumiki absorpcyjne redukują znacznie poziom emisji hałasu w maszynie i orurowaniu.
  • Ochrona przed przestojami:
    wyjątkowo trwałe komponenty zapewniają niezawodne działanie. Dzięki odpowiedniej konstrukcji nie jest konieczne stosowanie agregatów pomocniczych (np. zapewniających chłodzenie) . Liczne czujniki umożliwiają zdalny monitoring stanów roboczych.

Korzystne rozwiązanie dzięki niskim kosztom w okresie eksploatacji
Koszty w okresie eksploatacji

Nasze holistyczne podejście: maksymalna wydajność energetyczna, najwyższa dostępność sprężonego powietrza, globalna sieć punktów serwisowych i doradczych o szybkich czasach reakcji.



Szczegóły produktu

Wyposażenie

Plug and play

Gotowe do podłączenia dmuchawy są wyposażone w kompletną sensorykę, STC/SFC, SIGMA CONTROL 2 i wyłącznik awaryjny, dodatkowo są napełnione olejem i posiadają certyfikat.

Blok dmuchawy

Wydajny blok dmuchawy z profilem SIGMA

  • niezwykle wydajny blok dmuchawy z profilem SIGMA o wysokiej sprawności wolumetrycznej i możliwie najniższym poborze mocy

Łożyska i uszczelnienie

  • Wytrzymałe cylindryczne łożyska rolkowe przejmują w 100% siłę odśrodkową
  • sprawdzone, bezobsługowe uszczelnienie mechaniczne przepustu obrotowego na wale napędowym bloku dmuchawy śrubowej

Silnik napędowy

  • markowy produkt Siemens
  • silnik klasy Premium IE3 o wysokim współczynniku sprawności, silnik napędowy HBS i przetwornica częstotliwości o sprawności systemowej IES2
  • w standardzie trzy termistory PTC
  • dostrajany za pomocą przetwornicy częstotliwości SFC w przypadku instalacji regulowanych prędkością obrotową
  • zlokalizowany centralnie, łatwo dostępny punkt smarowania dla silników z łożyskami wymagającymi smarowania, umożliwiający szybką i bezpieczną konserwację

Napęd pasowy (dmuchawa śrubowa z serii EBS/FBS)

  • automatyczne naprężanie paska klinowego ze wskaźnikiem
  • stały na możliwie najwyższym poziomie stopień sprawności przenoszenia
  • mniejsze koszty konserwacji
  • seryjne zabezpieczenie paska klinowego z dodatkowym chłodzeniem paska

napęd bezpośredni (dmuchawy śrubowe CBS/ DBS i HBS)

  • zintegrowane przełożenie przekładni z prawie 100% stopniem sprawności przenoszenia energii
  • HBS z napędem bezpośrednim 1:1
  • do wyboru różne proporcje przełożenia
  • zastosowanie standardowych silników elektrycznych
  • wyjątkowo długa żywotność dzięki zoptymalizowanemu rozłożeniu siły w przekładni

Tłumik pulsacyjny

  • wydajne, absorpcyjne tłumiki hałasu po stronie tłocznej i ssawnej o szerokim paśmie częstotliwości do redukcji pulsacji powietrza procesowego
  • silne tłumienie hałasu wytwarzanego przez wprowadzane do sieci medium

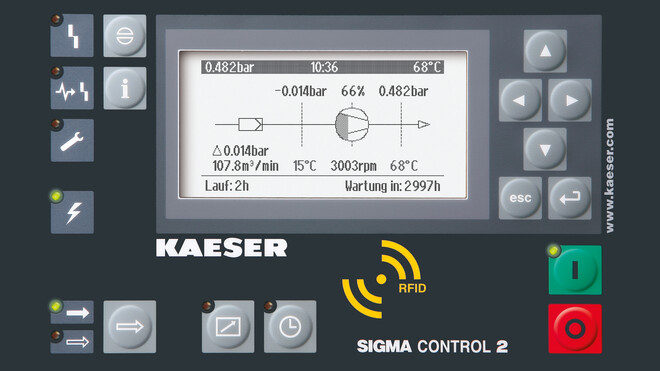

SIGMA CONTROL 2

SIGMA CONTROL 2 – gniazdo kart SD

  • dioda LED w kolorach sygnalizacji świetlnej do wskazywania stanu pracy
  • wyświetlacz z czytelnym tekstem
  • 30 języków do wyboru
  • miękkie przyciski z piktogramami
  • w pełni automatyczna kontrola i regulacja
  • standardowo do wyboru system sterowania ciągłego, Dual, Quadro i Vario
  • Interfejsy: Ethernet
  • dodatkowe, opcjonalne moduły komunikacyjne: Profibus DP, Modbus, Profinet i DeviceNet
  • gniazdo karty pamięci SD do rejestracji danych i aktualizacji
  • czytnik RFID
  • serwer WWW
  • Interfejs użytkownika KAESER CONNECT
  • wizualizacja wejść analogowych i cyfrowych przynależnych wartości
  • ostrzeżenia i zgłoszenia zakłóceń
  • graficzna prezentacja przebiegów ciśnienia, temperatury i prędkości obrotowej

KAESER CONNECT

  • Otworzyć przeglądarkę internetową
  • Podać adres IP SC2 i hasło
  • Utworzyć komutowane połączenie ze zintegrowanym serwerem WWW w celu zalogowania się do sterowania dmuchawy

Interfejs użytkownika pokazuje w czasie rzeczywistym stan urządzenia, wartości aktywowanych wejść analogowych i cyfrowych, a także zestawienie ostrzeżeń i zgłoszeń zakłóceń. Ponadto przedstawia w formie graficznej przebieg ciśnienia, temperatury i prędkości obrotowej.

Plug and play

Wystarczy podłączyć, włączyć – i gotowe

Gotowe do podłączenia dmuchawy: Wystarczy podłączyć, włączyć – i gotowe

Gotowe do podłączenia dmuchawy zostały fabrycznie wyposażone w przetwornicę częstotliwości lub rozrusznik :Y/Δ, jednostkę SIGMA CONTROL 2 i wyłącznik awaryjny. Takie rozwiązanie powoduje obniżenie kosztów i ryzyka na etapie planowania inwestycji, wykonawstwa, dokumentowania czy uruchomienia.

Rozruch gwiazda-trójkąt (START CONTROL - STC)

Dmuchawa – START CONTROL (STC) - z rozruchem gwiazda - trójkąt

Wykonanie ze zintegrowanym rozruchem Y-Δ i pracą stałoobrotową jest wyposażone w wysokiej jakości styczniki, wyzwalacz nadprądowy i nadzór kolejności podłączenia faz. Wyposażenie to uzupełnia sterowanie SIGMA CONTROL 2 i wyłącznik awaryjny.

Sterowanie częstotliwościowe (SIGMA FREQUENCY CONTROL)

Dmuchawa – SIGMA FREQUENCY CONTROL(SFC) - z regulacją prędkości obrotowej

Przetwornica częstotliwości SFC umożliwia, poprzez regulację prędkości obrotowej dmuchawy, zmianę ilości dostarczanego powietrza zgodnie z zapotrzebowaniem procesu. Cała instalacja jest fabrycznie zaprogramowana i sparametryzowana, co umożliwia jej natychmiastowe uruchomienie.

Dane techniczne

Wykonanie podstawowe

ModelCBS 121 L CBS 121 M DBS 221 L
Maks. różnica ciśnień – praca w nadciśnieniu mbar 650 1.100 650
Maks. użytkowa wydajność znamionowa m³/min 12,6 12,5 23
Maks. moc silnika kW 18,5 22 30
Maks. różnica ciśnień – praca w podciśnieniu mbar - 550 -
Maks. moc ssania m³/min - 12,5 -
Maks. moc silnika kW - 15 -
Średnica znamionowa przyłącza DN 80 80 100
Wymiary wraz z szafą sterowniczą i obudową wyciszającą szer. × głęb. × wys. mm 1.110 x 1.370 x 1.670 1.110 x 1.370 x 1.670 1.110 x 1.480 x 1.670
Maks. ciężar kg 730 750 820

ModelDBS 221 M EBS 410 CL EBS 410 CM
Maks. różnica ciśnień – praca w nadciśnieniu mbar 1.100 650 1.100
Maks. użytkowa wydajność znamionowa m³/min 22 41 30
Maks. moc silnika kW 37 37 37
Maks. różnica ciśnień – praca w podciśnieniu mbar 550 - 550
Maks. moc ssania m³/min 22 - 41
Maks. moc silnika kW 22 - 37
Średnica znamionowa przyłącza DN 100 150 150
Wymiary wraz z szafą sterowniczą i obudową wyciszającą szer. × głęb. × wys. mm 1.110 x 1.480 x 1.670 1.280 x 1.760 x 1.820 1.280 x 1.760 x 1.820
Maks. ciężar kg 850 1.400 1.400

ModelEBS 410 L EBS 410 M FBS 660 L
Maks. różnica ciśnień – praca w nadciśnieniu mbar 650 1.100 650
Maks. użytkowa wydajność znamionowa m³/min 41 40 67
Maks. moc silnika kW 55 75 90
Maks. różnica ciśnień – praca w podciśnieniu mbar - 550 -
Maks. moc ssania m³/min - 38 -
Maks. moc silnika kW - - -
Średnica znamionowa przyłącza DN 150 150 200
Wymiary wraz z szafą sterowniczą i obudową wyciszającą szer. × głęb. × wys. mm 1.460 x 1.760 x 1.970 1.460 x 1.760 x 1.970 2.250 x 1.950 x 1.900
Maks. ciężar kg 1.520 1.520 1.850

ModelFBS 660 M HBS 1600 L HBS 1600 M
Maks. różnica ciśnień – praca w nadciśnieniu mbar 1.100 650 1.100
Maks. użytkowa wydajność znamionowa m³/min 66 162 162
Maks. moc silnika kW 110 200 250
Maks. różnica ciśnień – praca w podciśnieniu mbar 550 - 500
Maks. moc ssania m³/min 64 - 106,91
Maks. moc silnika kW 75 - 160
Średnica znamionowa przyłącza DN 200 300 300
Wymiary wraz z szafą sterowniczą i obudową wyciszającą szer. × głęb. × wys. mm 2.250 x 1.950 x 1.900 2.065 x 3.350 x 2.320 2.065 x 3.350 x 2.320
Maks. ciężar kg 2.200 5.880 5.940

Oczyszczalnia ścieków miasta Kitzingen
Mniejsze zużycie energii i wzrost ilości powietrza!

Obniżenie zużycia energii o ponad 20 procent dzięki modernizacji? Jak jest to możliwe, możecie się Państwo dowiedzieć z treści artykułu.

Projekt referencyjny Kitzingen
