Wysokociśnieniowe kompresory doprężające z serii CN C oraz DN C


Wysokociśnieniowe kompresory doprężające zapewniające wydajne zasilanie w sprężone powietrze

Kompletne systemy składają się z nowej generacji kompresorów powietrza serii CN C oraz DN C. Zostały zaprojektowane w sposób niezwykle uporządkowany zarówno na zewnątrz, jak i wewnątrz. Dzięki temu zajmują o połowę mniej powierzchni. Nowe rozmieszczenie podzespołów gwarantuje nie tylko optymalne warunki chłodzenia, ale i lepszy dostęp dla obsługi.

Zmodernizowany układ sterowania SIGMA CONTROL 2 oferuje nowe możliwości nadzoru. Umożliwia sterowanie z wieloma interfejsami, także do sterowania nadrzędnego, przy regulacji dynamicznej.

W wersji SFC do serii DN C regulacja prędkości obrotowej sprawia, że wydajność wysokociśnieniowego kompresora jest dopasowywana do zapotrzebowania. Dzięki temu zużywa on tylko tyle energii elektrycznej, ile jest potrzebne do zasilania sprężonym powietrzem. Uzyskana jest więc najwyższa efektywność energetyczna.

Parametry CN C:

  • 7,5 – 22 kW
  • Ciśnienie wstępne: 3 – 10 bar
  • Ciśnienie końcowe: 10 – 45 bar
  • Wydajność znamionowa: 0,8 – 8,0 m³/min

Parametry DN C:

  • 22 – 45 kW
  • Ciśnienie wstępne: 3 – 10 bar
  • Ciśnienie końcowe: 10 – 45 bar
  • Wydajność znamionowa: 2,26 – 19,60 m³/min

Możliwe opcje wysokociśnieniowych kompresorów doprężających

Wysokociśnieniowe kompresory doprężające z serii DN C są dostępne jako wersje chłodzone powietrzem lub wodą. Urządzenia z serii CN C są standardowo chłodzone powietrzem. Opcjonalnie dostępne są warianty zasysające azot lub wersje zamknięte bez zasysania powietrza z otoczenia (wersja N2).

Możliwości zastosowania:

  • produkcja butelek PET
  • wytwarzanie sprężonego powietrza procesowego
  • wytwarzanie azotu
  • wytwarzanie wysokiego ciśnienia dla stanowisk kontrolnych (np. hamulce, chłodnice itd.)
  • zasilanie stanowisk prób ciśnieniowych
  • ciśnieniowe badania niszczące oraz impulsowe

Zalety:

  • Oszczędność powierzchni
    Jedyna na świecie instalacja kompaktowa, mała i wydajna, a także niezawodna i efektywna!
  • Niskie nakłady instalacyjne
    DN C i CN C są dostarczane w stanie gotowym do podłączenia do zasilania elektrycznego. Systemy, także w trybie samokontroli, są konfigurowalne dla różnych przypadków zastosowań.
  • Oszczędność kosztów serwisowych
    Nowe rozmieszczenie podzespołów umożliwia skrócenie nakładów obsługowych np. przy wymianie pasków. Dzieje się tak dzięki nowej konstrukcji z dostępem dla obsługi z przodu urządzenia.
Redukcja kosztów ponoszonych na energię
Koszty eksploatacji wysokociśnieniowych kompresorów doprężających

Wysokiej jakości silniki elektryczne klasy Premium gwarantują szczególnie wysoki stopień sprawności, a co za tym idzie bardzo niski pobór prądu. Ich niska temperatura robocza stanowi dodatkową zaletę.



Szczegóły wysokociśnieniowych kompresorów doprężających

Nowy design dla lepszej obsługi, większa wydajność i elastyczność
Kompaktowa instalacja z doprężaczem-Booster serii DN C (tylna strona)
  • Przedłużenie czasu eksploatacji:
    silnik i blok sprężający zostały oddzielone od reszty urządzenia. W ten sposób szafka elektryczna, chłodnica, wentylator i orurowanie będą w mniejszym stopniu narażone na wibracje.
  • Optymalizowane dojście dla prac obsługowych:
    Widok z boku z zamontowaną chłodnicą powietrza – także tu zapewniono lepszy dostęp dzięki łatwo zdejmowanej osłonie
  • Ułatwienie prac obsługowych:
    wymiany pasków, obsługi zaworów elektromagnetycznych (w wykonaniu dla azotu) lub wymiany łapacza zanieczyszczeń zaworu wlotowego.
Przykładowy montaż

Przykład stacji sprężonego powietrza z wysokociśnieniowym kompresorem doprężającym

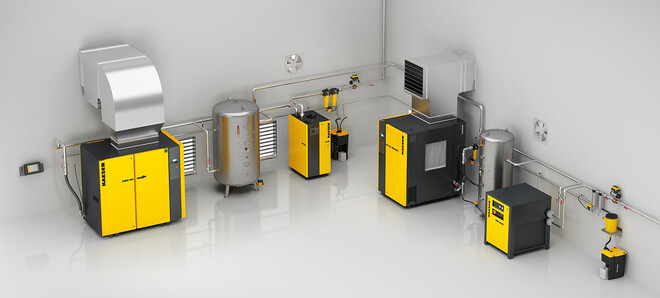

Stacja sprężonego powietrza z kompaktową sprężarką doprężającą z serii DN C KAESER KOMPRESSOREN.
Schemat konstrukcji wysokociśnieniowych sprężarek doprężających

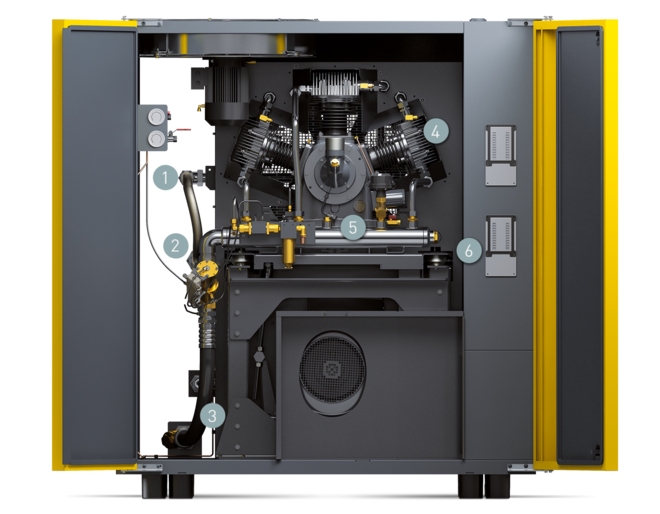

Podzespoły kompaktowej instalacji z doprężaczem-Booster serii DN C (przednia strona)
  1. Przewód elastyczny, po stronie ciśnienia końcowego
  2. Zawór zwrotny między kolektorem a chłodnicą końcową
  3. Przewód elastyczny, po stronie ciśnienia wstępnego
  1. Nowa konstrukcja głowic cylindrów
  2. Duży kolektor redukujący pulsacje
  3. Element wytłumiający
Dane techniczne CN 22C

Wykonanie podstawowe

ModelCN 22C 5/25 bar CN 22C 7,5/25 bar CN 22C 7,5/35 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 2,54 4,17 3,68
Prędkość obrotowa bloku sprężarki 1/min 1.235 1.235 1.235
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 22 22 22
Poziom ciśnienia akustycznego dB(A) 75 75 75
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 920 920 920

ModelCN 22C 10/25 bar CN 22C 10/35 bar CN 22C 10/45 bar
Ciśnienie wstępne bar 10 10 10
Ciśnienie końcowe bar 25 35 45
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 5,79 5,31 4,83
Prędkość obrotowa bloku sprężarki 1/min 1.235 1.235 1.235
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 22 22 22
Poziom ciśnienia akustycznego dB(A) 75 75 75
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 920 920 920

Dane techniczne CN 15C

Wykonanie podstawowe

ModelCN 15C 5/25 bar CN 15C 7,5/25 bar CN 15C 7,5/35 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 2,54 4,17 3,04
Prędkość obrotowa bloku sprężarki 1/min 1.235 1.235 985
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 15 15 15
Poziom ciśnienia akustycznego dB(A) 74 74 74
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 920 920 920

ModelCN 15C 10/25 bar CN 15C 10/35 bar CN 15C 10/45 bar
Ciśnienie wstępne bar 10 10 10
Ciśnienie końcowe bar 25 35 45
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 5,79 4,36 3,63
Prędkość obrotowa bloku sprężarki 1/min 1.235 985 890
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 15 15 15
Poziom ciśnienia akustycznego dB(A) 74 74 74
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 920 920 920

Dane techniczne CN 11C

Wykonanie podstawowe

ModelCN 11C 5/25 bar CN 11C 7,5/25 bar CN 11C 7,5/35 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 2,09 3,41 2,47
Prędkość obrotowa bloku sprężarki 1/min 985 985 795
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 11 11 11
Poziom ciśnienia akustycznego dB(A) 73 73 73
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 920 920 920

ModelCN 11C 10/25 bar CN 11C 10/35 bar
Ciśnienie wstępne bar 10 10
Ciśnienie końcowe bar 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 4,73 3,29
Prędkość obrotowa bloku sprężarki 1/min 985 750
Liczba tłoków — 2 2
Moc znamionowa silnika kW 11 11
Poziom ciśnienia akustycznego dB(A) 73 73
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 920 920

Dane techniczne CN 7C

Wykonanie podstawowe

ModelCN 7C 5/25 bar CN 7C 7,5/25 bar CN 7C 7,5/35 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 1,26 2 1,62
Prędkość obrotowa bloku sprężarki 1/min 1.250 1.250 1.120
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 7,5 7,5 7,5
Poziom ciśnienia akustycznego dB(A) 71 71 71
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 790 790 790

ModelCN 7C 10/25 bar CN 7C 10/35 bar CN 7C 10/45 bar
Ciśnienie wstępne bar 10 10 10
Ciśnienie końcowe bar 25 35 45
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 2,74 2,05 1,75
Prędkość obrotowa bloku sprężarki 1/min 1.250 1.000 900
Liczba tłoków — 2 2 2
Moc znamionowa silnika kW 7,5 7,5 7,5
Poziom ciśnienia akustycznego dB(A) 71 71 71
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 1 G 1 G 1
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1 G 1 G 1
Wymiary
dł. × szer. × wys. mm 		1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890 1.210 x 1.590 x 1.890
Ciężar kg 790 790 790

Dane techniczne DN 30C

Wykonanie podstawowe

ModelDN 30C 5/25 bar DN 30C 7,5/25 bar DN 30C 7,5/35 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 6,11 8,92 7,02
Prędkość obrotowa bloku sprężarki 1/min 1.139 1.095 929
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 30 30 30
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.470 1.470 1.470

ModelDN 30C 10/25 bar DN 30C 10/45 bar DN 30C 13/20 bar
Ciśnienie wstępne bar 10 10 13
Ciśnienie końcowe bar 25 45 20
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 11,35 6,98 16,74
Prędkość obrotowa bloku sprężarki 1/min 1.034 1.034 1.139
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 30 30 30
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.470 1.470 1.470

ModelDN 30C 13/45 bar
Ciśnienie wstępne bar 13
Ciśnienie końcowe bar 45
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,53
Prędkość obrotowa bloku sprężarki 1/min 1.034
Liczba tłoków — 3
Moc znamionowa silnika kW 30
Poziom ciśnienia akustycznego dB(A) 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960
Ciężar kg 1.470

Dane techniczne DN 22C

Wykonanie podstawowe

ModelDN 22C 5/25 bar DN 22C 7,5/25 bar DN 22C 7,5/30 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 30
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 4,75 6,91 6,16
Prędkość obrotowa bloku sprężarki 1/min 1.315 1.227 1.139
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 22 22 22
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.370 1.370 1.370

ModelDN 22C 7,5/35 bar DN 22C 10/25 bar DN 22C 10/40 bar
Ciśnienie wstępne bar 7,5 10 10
Ciśnienie końcowe bar 35 25 40
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 5,32 9,09 5,99
Prędkość obrotowa bloku sprężarki 1/min 1.034 1.183 876
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 22 22 22
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.370 1.370 1.370

ModelDN 22C 13/20 bar DN 22C 13/30 bar
Ciśnienie wstępne bar 13 13
Ciśnienie końcowe bar 20 30
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 13,19 10,27
Prędkość obrotowa bloku sprężarki 1/min 1.271 1.034
Liczba tłoków — 3 3
Moc znamionowa silnika kW 22 22
Poziom ciśnienia akustycznego dB(A) 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.370 1.370

Dane techniczne DN 37C

Wykonanie podstawowe

ModelDN 37C 5/20 bar DN 37C 7,5/30 bar DN 37C 10/25 bar
Ciśnienie wstępne bar 5 7,5 10
Ciśnienie końcowe bar 20 30 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 7,36 9,39 12,98
Prędkość obrotowa bloku sprężarki 1/min 1.315 1.183 1.183
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 37 37 37
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.500 1.500 1.500

ModelDN 37C 10/40 bar DN 37C 13/20 bar DN 37C 13/35 bar
Ciśnienie wstępne bar 10 13 13
Ciśnienie końcowe bar 40 20 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,96 18,59 13,57
Prędkość obrotowa bloku sprężarki 1/min 981 1.271 981
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 37 37 37
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.500 1.500 1.500

Dane techniczne DN 45C

Wykonanie podstawowe

ModelDN 45C 7,5/25 bar DN 45C 7,5/30 bar DN 45C 10/25 bar
Ciśnienie wstępne bar 7,5 7,5 10
Ciśnienie końcowe bar 25 30 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 10,74 9,75 14,41
Prędkość obrotowa bloku sprężarki 1/min 1.315 1.227 1.315
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 45 45 45
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.410 1.510 1.510

ModelDN 45C 10/35 bar DN 45C 13/20 bar DN 45C 13/45 bar
Ciśnienie wstępne bar 10 13 13
Ciśnienie końcowe bar 35 20 45
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 12,9 19,21 13,77
Prędkość obrotowa bloku sprężarki 1/min 1.227 1.315 1.034
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 45 45 45
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.510 1.510 1.510

Dane techniczne DN 45C SFC

Wykonanie podstawowe

ModelDN 45C SFC 7,5/25 bar DN 45C SFC 7,5/30 bar DN 45C SFC 10/25 bar
Ciśnienie wstępne bar 7,5 7,5 10
Ciśnienie końcowe bar 25 30 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 10,74 9,75 14,41
Prędkość obrotowa bloku sprężarki 1/min 1.315 1.227 1.315
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 45 45 45
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.510 1.510 1.510

ModelDN 45C SFC 10/35 bar
Ciśnienie wstępne bar 10
Ciśnienie końcowe bar 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 12,9
Prędkość obrotowa bloku sprężarki 1/min 1.227
Liczba tłoków — 3
Moc znamionowa silnika kW 45
Poziom ciśnienia akustycznego dB(A) 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960
Ciężar kg 1.510

Dane techniczne DN 37C S SFC

Wykonanie podstawowe

ModelDN 37C S SFC 7,5/25 bar DN 37C S SFC 7,5/30 bar DN 37C S SFC 10/25 bar
Ciśnienie wstępne bar 7,5 7,5 10
Ciśnienie końcowe bar 25 30 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 6,66 6,42 9,09
Prędkość obrotowa bloku sprężarki 1/min 1.183 1.183 1.183
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 37 37 37
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.500 1.500 1.500

ModelDN 37C S SFC 10/40 bar
Ciśnienie wstępne bar 10
Ciśnienie końcowe bar 40
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 8,02
Prędkość obrotowa bloku sprężarki 1/min 1.139
Liczba tłoków — 3
Moc znamionowa silnika kW 37
Poziom ciśnienia akustycznego dB(A) 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960
Ciężar kg 1.500

Dane techniczne DN 37C L SFC

Wykonanie podstawowe

ModelDN 37C L SFC 5/20 bar DN 37C L SFC 7,5/30 bar DN 37C L SFC 10/25 bar
Ciśnienie wstępne bar 5 7,5 10
Ciśnienie końcowe bar 20 30 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 7,36 9,39 12,98
Prędkość obrotowa bloku sprężarki 1/min 1.315 1.183 1.183
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 37 37 37
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.500 1.500 1.500

ModelDN 37C L SFC 10/30 bar
Ciśnienie wstępne bar 10
Ciśnienie końcowe bar 30
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 12,21
Prędkość obrotowa bloku sprężarki 1/min 1.139
Liczba tłoków — 3
Moc znamionowa silnika kW 37
Poziom ciśnienia akustycznego dB(A) 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960
Ciężar kg 1.500

Dane techniczne DN 30C S SFC

Wykonanie podstawowe

ModelDN 30C S SFC 5/25 bar DN 30C S SFC 7,5/25 bar DN 30C S SFC 7,5/35 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 35
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 4,07 6,4 5,93
Prędkość obrotowa bloku sprężarki 1/min 1.139 1.139 1.139
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 30 30 30
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.470 1.470 1.470

ModelDN 30C S SFC 10/25 bar DN 30C S SFC 10/35 bar DN 30C S SFC 10/40 bar
Ciśnienie wstępne bar 10 10 10
Ciśnienie końcowe bar 25 35 40
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 8,75 8,26 8,02
Prędkość obrotowa bloku sprężarki 1/min 1.139 1.139 1.139
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 30 30 30
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.470 1.470 1.470

Dane techniczne DN 30C L SFC

Wykonanie podstawowe

ModelDN 30C L SFC 5/25 bar
Ciśnienie wstępne bar 5
Ciśnienie końcowe bar 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 6,11
Prędkość obrotowa bloku sprężarki 1/min 1.139
Liczba tłoków — 3
Moc znamionowa silnika kW 30
Poziom ciśnienia akustycznego dB(A) 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960
Ciężar kg 1.470

Dane techniczne DN 22C SFC

Wykonanie podstawowe

ModelDN 22C SFC 5/25 bar DN 22C SFC 7,5/25 bar DN 22C SFC 7,5/30 bar
Ciśnienie wstępne bar 5 7,5 7,5
Ciśnienie końcowe bar 25 25 30
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 4,75 6,91 6,16
Prędkość obrotowa bloku sprężarki 1/min 1.315 1.227 1.139
Liczba tłoków — 3 3 3
Moc znamionowa silnika kW 22 22 22
Poziom ciśnienia akustycznego dB(A) 78 78 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2 G 2 G 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½ G 1½ G 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960 1.280 x 1.830 x 1.960
Ciężar kg 1.370 1.370 1.370

ModelDN 22C SFC 10/25 bar
Ciśnienie wstępne bar 10
Ciśnienie końcowe bar 25
Wydajność, całe urządzenie przy nadciśnieniu roboczym m³/min 9,09
Prędkość obrotowa bloku sprężarki 1/min 1.183
Liczba tłoków — 3
Moc znamionowa silnika kW 22
Poziom ciśnienia akustycznego dB(A) 78
Przyłącze sprężonego powietrza po stronie ciśnienia wstępnegoG 2
Przyłącze sprężonego powietrza po stronie ciśnienia końcowegoG 1½
Wymiary
dł. × szer. × wys. mm 		1.280 x 1.830 x 1.960
Ciężar kg 1.370

Drukuj stronę
