Bloki dmuchaw: seria OMEGA


Wytrzymałe bloki dmuchaw

Bloki dmuchaw walcowych KAESER KOMPRESSOREN są przystosowane do pracy przy ciśnieniu do 1000 mbar i temperaturze do 160°C. Dzięki temu, jeżeli wymagane jest niższe ciśnienie robocze, dmuchawy marki KAESER zapewnią doskonałą wydajność. Nawet przy wysokich temperaturach wlotowych. Ta wysoka wydajność zapewnia szerszy zakres regulacji dmuchawy. Szczególnie dla pracy z regulacją prędkości obrotowej. Wirniki i wały każdego bloku dmuchawy są idealnie wyważone zgodnie ze standardami Q 2.5. Zapewnia to płynną pracę całej dmuchawy. To znacząco zwiększa trwałość urządzenia. Dodatkowo obniża całkowite koszty eksploatacji.

W blokach dmuchaw zastosowano wytrzymałe łożyska walcowe. Są one w stanie wytrzymać dziesięciokrotnie większe obciążenia dynamiczne niż konwencjonalne łożyska wahliwe. W rezultacie ich żywotność jest znacznie dłuższa. W praktyce oznacza to niższe wydatki na nowe łożyska oraz większą dostępność dmuchawy.

W blokach dmuchaw zastosowano bardzo precyzyjne przekładnie zębate o zębach prostych. Pozwalają one na zastosowanie łożysk walcowych. Dodatkowo przyczyniają się do wyjątkowej wydajności dmuchaw.

Bloki dmuchaw odpowiednie do każdego zastosowania

Bloki dmuchaw walcowych produkowane są w wielu rozmiarach. Bloki z serii OMEGA posiadają trójłopatkowe wirniki. Dzięki nim dmuchawy walcowe charakteryzują się niewielkimi pulsacjami. Bloki dmuchaw powstają w nowoczesnych klimatyzowanych centrach obróbki CNC i są poddawane skrupulatnym testom przy maksymalnym obciążeniu. Dmuchawy mogą być wykorzystane stacjonarnie lub mobilnie. Z powodzeniem mogą wytwarzać nadciśnienie lub podciśnienie.

  • Seria OMEGA P i PN — dmuchawy do tłoczenia powietrza i azotu.
  • Seria OMEGA B — dmuchawy dla destylacji próżniowej / recyklingu wody procesowej. W tej opcji główne elementy są wykonane ze stopu chromowo-niklowego.
  • Seria OMEGA PV — dmuchawy podciśnieniowe na pojazdach asenizacyjnych i silosowych. Jest to opcja z chłodzeniem wlotu. Zapewnia jeszcze wyższą wydajność. Bloki preferowane są do pracy przy nadciśnieniu i podciśnieniu.
  • Seria OMEGA WVC — walcowe pompy próżniowe do wytwarzania niskiej próżni w połączeniu z pompą wstępną.

Zalety bloków dmuchaw serii OMEGA

  • Wyjątkowo długi okres eksploatacji
    Żywotność łożysk walcowych zamontowanych w dmuchawach została zwiększona do 100 000 roboczogodzin.
  • Wysoka wydajność dmuchawy
    Niezwykle precyzyjne wykonanie zapewnia niewielki rozmiar szczeliny pomiędzy wirnikiem a obudową. W ten sposób dochodzi jedynie do niewielkiej utraty strumienia przepływu z tytułu strat szczelinowych.



Korzystne rozwiązanie dzięki niskim kosztom w okresie eksploatacji
Koszty w okresie eksploatacji

Nasze holistyczne podejście: maksymalna wydajność energetyczna, najwyższa dostępność sprężonego powietrza, globalna sieć punktów serwisowych i doradczych o szybkich czasach reakcji.



Szczegóły produktu

Dmuchawy walcowe OMEGA P
Instalacje z dmuchawą walcową z profilem OMEGA

Zakres zastosowania

Czy to stacjonarnie, czy mobilne, czy przy nadciśnieniu, czy też przy podciśnieniu – nasze dmuchawy walcowe wyróżniają się różnorodnymi obszarami zastosowania. Na przykład:

  • w gospodarce wodnej (choćby przy napowietrzaniu zbiorników sedymentacyjnych)
  • generowanie nadmuchu (osuszanie, chłodzenie, oddzielanie ...)
  • zaopatrzenie w powietrze palników
  • do pneumatycznego transportu proszków i granulatów
Dmuchawy walcowe do transportowania azotu Model OMEGA PN
Dmuchawy walcowe OMEGA P
Zakres zastosowania
Niektóre materiały sypkie należy transportować w zamkniętych systemach w atmosferze azotowej.
Należy ograniczyć przy tym do minimum nieszczelności wszystkich komponentów systemu – również te w dmuchawach walcowych.
Zaprojektowane specjalnie do tego rodzaju zastosowania dmuchawy typu PN są dostępne z trzema rożnymi uszczelnieniami przepustów obrotowych wałów napędowych – jako niezużywające się uszczelnienia pierścieniem ślizgowym (patrz ilustracja).
Dmuchawy podciśnieniowe z chłodzeniem wlotu wstępnego: Model OMEGA PV
Dmuchawy podciśnieniowe OMEGA PV – pojazd do odsysania
Zakres zastosowania
  • Zastosowanie w obszarze próżni niskiej do 100 mbar(abs) lub 900 mbar różnicy ciśnienia
  • Wydajność zasysania w podciśnieniu do 120 m³/min
Przykłady zastosowania
  • zastosowanie mobilne np. w pojazdach silosowych i asenizacyjnych
Dmuchawy podciśnieniowe OMEGA PV – sposób działania
Sposób działania
Jeżeli pomiędzy wirnikiem i obudową została zamknięta próżnia (kolor żółty), to przy kolejnym obrocie wirników powietrze otoczenia (kolor niebieski) przedostaje się przez tak zwany wstępny kanał wlotowy do bloku dmuchawy.
Strumienie objętości pochodzące z próżni i z otoczenia mieszają się, a powstałe sprężone ciepło rozchodzi się na dużo większą skumulowaną masę powietrza.
W ten sposób osiąga się takie same końcowe temperatury sprężania jak w przypadku zwykłych bloków dmuchaw.

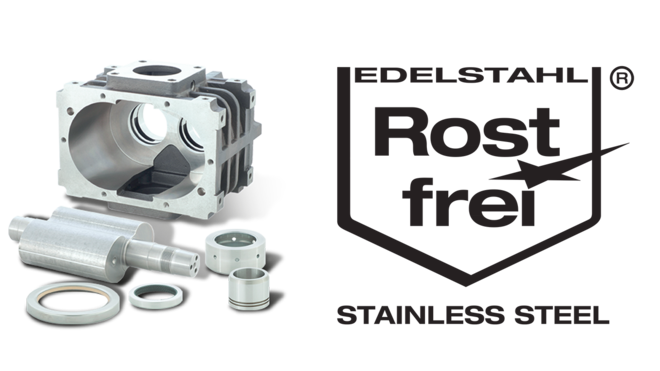

Dmuchawa do sprężania par: Model OMEGA B
Dmuchawa do sprężania par: Model OMEGA B

Zakres zastosowania

  • zaprojektowana specjalnie do sprężania pary wodnej w podciśnieniu – w połączeniu z chłodzeniem wtryskiem wody

Wyposażenie

  • wirniki i obudowa bloków wykonywane jako odlew ze stali szlachetnej lub odlew stopu żelaza z domieszką chromo-niklową
  • różne, specjalne, wewnętrzne uszczelnienia przepustów obrotowych (odporne na korozję i prawie nieulegające zużyciu)
  • różne, specjalne uszczelnienia przepustów obrotowych wałów napędowych, w zależności od warunków otoczenia
  • kierunek tłoczenia pionowy z góry do dołu (możliwość dopasowania do różnych sytuacji montażowych)
Walcowa pompa próżniowa: Typ WVC
Walcowa pompa próżniowa WVC
Zakres zastosowania
  • do zastosowań w zakresie wytwarzania niskiej próżni
  • znamionowa wydajność zasysania do 6800 m³/h
  • suche sprężanie
  • do zastosowania w przepompowniach w połączeniu z pompą wstępną w celu zwiększenia wydajności zasysania i podciśnienia
Krótszy czas pompowania dzięki przetwornicy częstotliwości.
Dzięki dostępnej opcjonalnie przetwornicy częstotliwości może nastąpić jednoczesne uruchomienie walcowej pompy próżniowej i pompy wstępnej już przy ciśnieniu atmosferycznym.

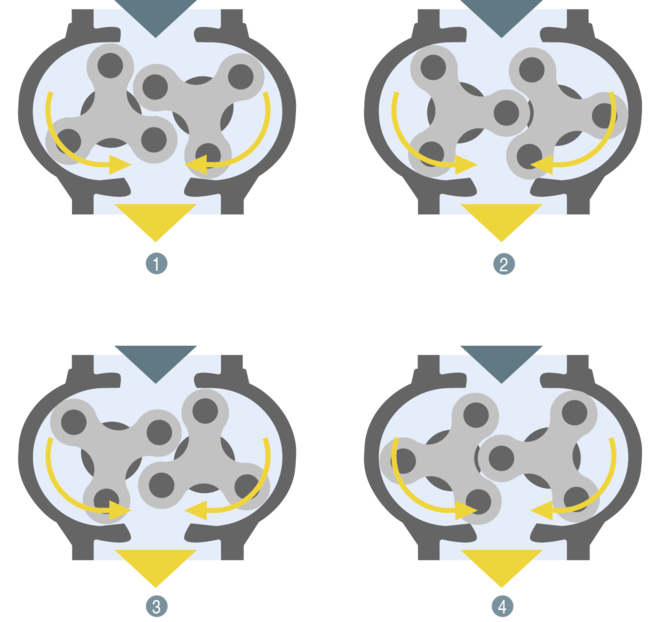

Dmuchawy walcowe OMEGA P – sposób działania
Dmuchawy walcowe OMEGA P – sposób działania
  1. Zasysanie
  2. Tłoczenie na stronę ciśnieniową
  1. Wyrównywanie ciśnienia
  2. Wypychanie

Dzięki rotacji wirników powietrze zamykane jest po stronie ssącej między wirnikiem i obudową. Z postępującym obrotem wierzchołek wirnika osiąga początek mimośrodowego wgłębienia obudowy. Ten „kanał wlotu wstępnego“ służy stopniowemu wyrównaniu ciśnienia między zamkniętym powietrzem zasysanym, a powietrzem wpływającym od strony tłocznej. W przypadku dmuchaw dwułopatkowych powietrze dostaje się gwałtownie od strony tłocznej do komory tłoczenia. Dlatego też dmuchawy trójłopatkowe generują w porównaniu z dmuchawami dwułopatkowymi wyraźnie niższy poziom pulsacji. Ostatecznie powietrze zostaje wypchnięte do przyłączonego przewodu rurowego, pokonując opory przepływu.
