Specjalnie dla Państwa stworzyliśmy kalkulatory techniczne. Pomogą one wszystkim osobom mającym do czynienia ze sprężonym powietrzem. Od inżynierów utrzymania ruchu, głównych mechaników czy energetyków po projektantów. Są to narzędzia przydatne przy analizie i optymalizacji systemu sprężonego powietrza. Dzięki nim można zwiększyć efektywność systemu pneumatycznego czy też sprawdzić wpływ na środowisko naturalne. Jakie obliczenia techniczne można z ich pomocą wykonać?
Straty ciśnienia w sieci sprężonego powietrza
Pierwszy kalkulator służy do obliczeń ww. strat. Średnice przewodów muszą być dobrane w zależności od wielkości przepływu sprężonego powietrza i jego ciśnienia. Mając długość danego prostego odcinka sieci, można łatwo sprawdzić, jaki nastąpi spadek ciśnienia.
Źródłem strat ciśnienia są również elementy rurociągów jak kolana, trójniki, zawory czy redukcje. Wystarczy tylko policzyć i wpisać, ile mamy elementów osprzętu rurociągów przy danej średnicy. Kalkulator umożliwia obliczenie sumarycznego spadku ciśnienia w równoważnej długości prostego rurociągu. Trzeba teraz dodać długość prostych odcinków systemu sprężonego powietrza oraz długość równoważną osprzętu. Tak otrzymamy sumaryczny spadek ciśnienia.
Wartość ta ma duże znaczenie przy optymalizacji energetycznej systemu. Im większe spadki ciśnienia, tym większe musimy ustawić ciśnienie na sprężarkach. To z kolei generuje wyższe zużycie energii elektrycznej. Obowiązuje zasada: każdy bar niepotrzebnie podniesionego ciśnienia to około 7% więcej zużytej energii. Warto mieć to na uwadze.
Wielkość zbiornika sprężonego powietrza

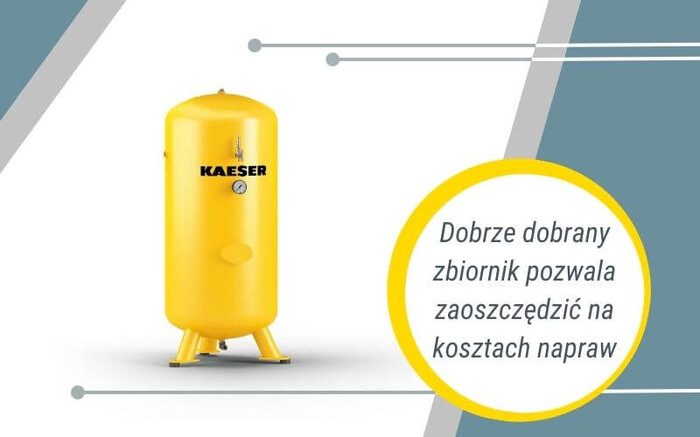

Kalkulator do obliczenia wielkości zbiornika jest niezwykle przydatny przy projektowaniu sprężarkowni. Musimy znać ciśnienia włączania i wyłączania sprężarki oraz wielkość jej przepływu. Przy założonym czasie buforowania otrzymamy wielkość zbiornika w m³. Jest to szczególnie ważne przy planowaniu nowej inwestycji. Im większy zbiornik, tym wyższe koszty.
Dodatkowa opcja umożliwia inny sposób na obliczenie objętości zbiornika sprężonego powietrza. Sprężarki zasilane są silnikami elektrycznymi. Wielkość zbiornika jest zależna od dopuszczalnej częstotliwości przełączania silnika. Tryb pracy sprężarki jest zależny od zapotrzebowania zakładu na sprężone powietrze. Mogą one pracować w trybie tłoczenia, biegu luzem lub zatrzymania. Producent silników elektrycznych określa maksymalnie dozwoloną częstotliwość przełączeń silnika w ciągu godziny. Zbiornik sprężonego powietrza musi więc zadbać, aby ta wartość nie była przekroczona. Dzięki temu zaoszczędzimy na kosztownych naprawach silników i zaworów wlotowych.
Straty sprężonego powietrza
Ten kalkulator powinien być używany raz w miesiącu przez osoby odpowiedzialne za utrzymanie ruchu. A właściwe, jeszcze lepiej, przez księgowych. Przecież to oni najlepiej znają się na analizie kosztów. To narzędzie pozwala łatwo kontrolować, czy nasze pieniądze nie uciekają do atmosfery. Straty sprężonego powietrza to niepotrzebnie zużyta (i opłacona) energia elektryczna. Możemy tu mówić o rocznych wydatkach nawet na poziomie pięciocyfrowej liczby.
Kalkulator pozwalają obliczyć dwie wartości. Pierwsza dotyczy poziomu nieszczelności i ich rocznego kosztu w zł, mierząc czas opróżniania zbiornika ciśnieniowego. Niezbędne jest podanie wielkości zbiornika i ciśnień. Konieczna jest także znajomość mocy na wale silnika przy maksymalnym obciążeniu oraz sprawności silnika.
Druga opcja umożliwia określenie kosztów nieszczelności systemu sprężonego powietrza na podstawie pomiaru czasu tłoczenia sprężarki. Poza podstawowymi danymi konieczne jest określenie ilości czasu pracy sprężarki w ciągu roku. Niezależnie od wybranej opcji obliczeń technicznych, pomiary należy wykonać przy wyłączonych odbiornikach sprężonego powietrza.
Ilość kondensatu ze sprężonego powietrza

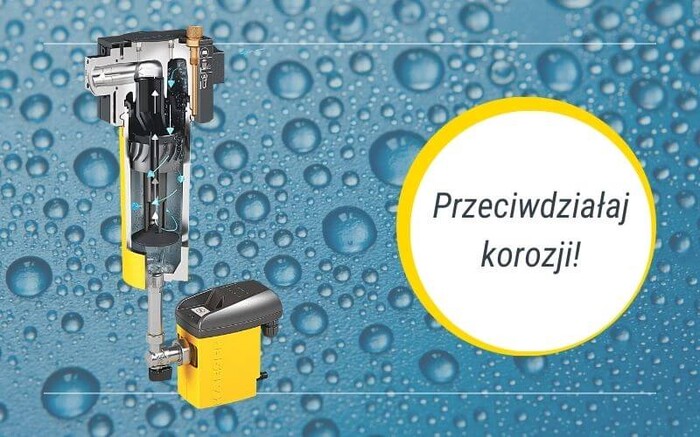

Ten kalkulator techniczny pozwala obliczyć ilość kondensatu, która wytrąci się po sprężarce i w osuszaczu chłodniczym. Sprężane powietrze atmosferyczne zawiera wilgoć. Sprężając je kilkakrotnie, powodujemy wytrącanie się wilgoci w postaci kondensatu. Kondensat musi być usuwany z systemu sprężonego powietrza. Dzieje się tak w zbiorniku sprężonego powietrza lub w separatorach cyklonowych. Jego usunięcie jest konieczne ze względu na możliwą korozję sieci i odbiorników sprężonego powietrza. Przyczynia się to do mniejszych wydatków remontowych. Sumaryczna ilość kondensatu jest potrzebna przy projektowaniu. Zwłaszcza jeśli mówimy o automatycznych spustach kondensatu, a także o urządzeniach do jego utylizacji.
Ogrzewanie sprężarkami, czyli odzysk ciepła
Tu nie tylko policzymy, ile pieniędzy możemy zaoszczędzić rocznie. Dowiemy się również, jak bardzo przez to zmniejszymy nasz wpływ na środowisko naturalne. A jest to przecież ważne. I to nie tylko dla przedsiębiorstw mających wdrożony system ISO 14001. Przyroda, szczególnie ostatnio, bardzo mocno nam o sobie przypomina.
Inwestycja w odzysk ciepła ze sprężarek bardzo się opłaca. Prawie 96% energii elektrycznej dostarczanej do sprężarek ucieka w postaci ciepła. Jeżeli tę energię możemy odzyskać, to naprawdę warto. Kalkulator techniczny umożliwia obliczenie wielkości oszczędności przy ogrzewaniu pomieszczeń powietrzem chłodzącym sprężarki oraz przy ogrzewaniu wody. Można to obliczyć w porównaniu do ogrzewania olejem opałowym lub gazem ziemnym.
Jednostki przeliczeniowe
Kolejne narzędzie obliczeniowe pomoże łatwo przeliczyć różne jednostki m.in.:
- ciśnienia
- pojemności
- mocy
- przepływu
- energii
- temperatury
Bywa, że dane podawane są według różnych norm, przez co ciężko jest przeprowadzić odpowiednią analizę. Dlatego ten kalkulator techniczny jest szczególnie pomocny dla projektantów. Pozwala przeliczyć rzeczywistą objętość sprężonego powietrza na warunki standardowe. Dostępne są dwie normy:
Kalkulator F-gazy
Tym razem mówimy o obliczaniu dwóch wartości:
- potencjału tworzenia efektu cieplarnianego (GWP)
- ekwiwalentu tej wartości w tonach CO₂
W osuszaczach chłodniczych stosuje się czynnik chłodniczy. Wybierając odpowiedni rodzaj czynnika i podając jego ilość, otrzymujemy wartość GWP. Jest ona przydatna nie tylko przy analizie zagadnień związanych z ochroną środowiska. Kalkulator podaje też częstotliwość kontroli szczelności systemu. Dodatkowo wskazuje zalecenia firmy KAESER KOMPRESSOREN.
Wszystkie ww. kalkulatory są dostępne na naszej stronie internetowej. Poddaj analizie swój system sprężonego powietrza i sprawdź, jak możesz go ulepszyć!
