Kompresory, sprężarki i dmuchawy mają wspólne przeznaczenie – wytwarzanie sprężonego powietrza. Jest ono niezbędnym medium w każdym zakładzie czy warsztacie. Skutkiem ubocznym procesu sprężania powietrza jest wytwarzanie dużych ilości ciepła. Dzieje się tak niezależnie od typu czy budowy urządzenia. Dmuchawy i sprężarki przetwarzają bowiem dostarczoną energię elektryczną w energię cieplną. Jej nadmiar może być kłopotliwy. Trzeba zadbać o właściwą wentylację i odprowadzenie zbędnego ciepła. Dlatego lepiej jest je ponownie wykorzystać i ograniczyć zużycie energii w zakładzie. Nawet do 96% energii można odzyskać w postaci ciepła. Warto je spożytkować do ogrzewania pomieszczeń lub do podgrzewania wody technologicznej czy użytkowej. Przekłada się to na niższe rachunki.
Ciepło ze sprężarek śrubowych
Skąd się bierze taka ilość ciepła do wykorzystania? Sprężarki wytwarzając sprężone powietrze, zamieniają dostarczoną im energię elektryczną prawie w 100% w energię cieplną. Aż 76% dostarczonej energii zostaje przejęte w postaci ciepła przez olej chłodzący, a następnie oddane w chłodnicy oleju. Kolejne 15% energii można odzyskać z chłodnicy końcowej sprężonego powietrza. Straty silnika elektrycznego wynoszą do 5%. To wszystko w sumie daje 96% energii, którą można ponownie wykorzystać w postaci ciepła. Pozostałe 4% to energia, która niestety zostaje bezpowrotnie utracona. Z czego jedna połowa to straty powstałe w wyniku promieniowania cieplnego do otoczenia. Druga to ciepło pozostające w sprężonym powietrzu.
Jak sprężarką ogrzewać pomieszczenia?

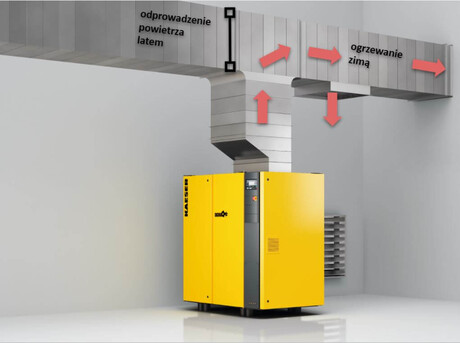

Odzysk ciepła ze sprężarek śrubowych, dmuchaw czy kompresorów doprężających jest opłacalny w każdym aspekcie. Do odzysku ciepła szczególnie nadają się urządzenia chłodzone powietrzem. Jest on najbardziej efektywny podczas bezpośredniego wykorzystania powietrza chłodzącego. Odzysk ciepła realizowany jest poprzez kanały odprowadzające powietrza chłodzącego. Kanały te kierują ciepłe powietrze ze sprężarki czy dmuchawy do miejsca docelowego wykorzystania. Może to być magazyn lub inne pomieszczenie.
Sterowanie gorącym powietrzem chłodzącym ze sprężarki
Kierowanie strumieniem ciepłego powietrza jest możliwe dzięki przepustnicom. Mogą one być odpowiednio przestawiane ręcznie lub sterowane automatycznie w zależności od temperatury. Termostatycznie sterowane przepustnice automatycznie regulują przepływ ciepłego powietrza. Dzięki temu utrzymują stałą temperaturę w pomieszczeniach roboczych. Latem powietrze do ogrzewania nie jest potrzebne. W takim wypadku jest ono odprowadzane na zewnątrz budynku.
Ile można zyskać przy ogrzewaniu sprężarką?
Odzyskane ciepło można zastosować do celów ogrzewania czy dogrzewania pomieszczeń. Można je również wykorzystać do wspomagania procesów osuszania półproduktu lub produktu końcowego. Doskonale sprawdzi się także przy tworzeniu kurtyn cieplnych czy do wstępnego ogrzewania powietrza w palnikach. Zakup systemu odzysku ciepła, jeśli faktycznie będzie w pełni wykorzystywany, potrafi się zwrócić nawet w ciągu jednego roku.
Odzysk ciepła kanałami wentylacyjnymi i oszczędności z tego tytułu są możliwe nawet w przypadku posiadania tylko jednego urządzenia. Sprężarka o mocy 15 kW podczas 1000 roboczogodzin może zaoszczędzić rocznie około 3400 złotych (w porównaniu z cenami gazu). Dodatkowo do atmosfery przedostanie się około 3,8 ton CO₂ mniej.
Odzysk ciepła z dmuchaw
W przypadku dmuchaw jest możliwy jeszcze jeden sposób odzysku ciepła. To dodatkowa wentylatorowa chłodnica powietrza montowana na rurociągu. Dmuchawy oddają duże ilości ciepła do sprężonego powietrza. Dzięki temu rurociąg potrafi być w zimie naprawdę przyjemnie ciepły. Jeśli użyjemy dodatkowej chłodnicy powietrza, możemy bardzo sprawnie nagrzać sąsiadujące pomieszczenie lub stację dmuchaw.
Ogrzewanie wody sprężarką
Ciepło ze sprężarek śrubowych można wykorzystać również do ogrzania wody użytkowej czy technologicznej. Może ono z powodzeniem wspomagać centralne ogrzewanie oraz obieg ciepłej wody. W tym celu sprężarki śrubowe muszą być wyposażone w odpowiednio dobrany wymiennik ciepła. Wymiennik instaluje się w obiegu oleju chłodzącego sprężarki. Może być on zamontowany na zewnątrz lub wewnątrz jej obudowy. Odpowiada za transmisję energii cieplnej rozgrzanego oleju do ogrzewanego medium. Dobór typu wymiennika (płytowy lub płaszczowo-rurowy) uzależniony jest od celu, do jakiego będzie wykorzystywana woda. Dzięki takiemu rozwiązaniu możliwe jest wykorzystanie od 70 do 80 procent energii ze sprężarki śrubowej.
Odzysk ciepła to dziś konieczność
Odzysk ciepła ze sprężarek jest szczególnie ważny w dzisiejszych czasach. Wszyscy tak bardzo musimy oszczędzać energię elektryczną. Stosując odzysk ciepła ze sprężarek, zwiększamy efektywność energetyczną instalacji sprężonego powietrza. Zmniejszamy koszty wytworzenia sprężonego powietrza. Przy okazji dbamy o środowisko naturalne poprzez redukcję emisji CO₂ oraz innych gazów cieplarnianych. Zapraszamy do kontaktu z nami. Zachęcamy też do przeczytania naszego katalogu poświęconego odzyskowi ciepła.
