Bardziej elastyczne i wydajne pokrycie zapotrzebowania na powietrze!

Wymiana przestarzałych dmuchaw powietrza stała się koniecznością w miejskiej oczyszczalni ścieków w Manching. Głównym powodem była chęć osiągnięcia oszczędności energii przy produkcji sprężonego powietrza. Nie mniej ważne było zwiększenie zakresu regulacji w przypadku krótkotrwałych wahań sprężonego powietrza. A po trzecie minimalizacja przestojów, a więc zwiększenie dostępności dmuchaw. Rozwiązaniem okazało się wytwarzanie sprężonego powietrza za pomocą dmuchaw od jednego producenta.

Zadanie - uzyskanie oszczędności energii, dzięki wymianie dmuchaw

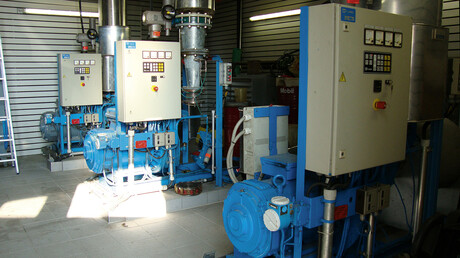

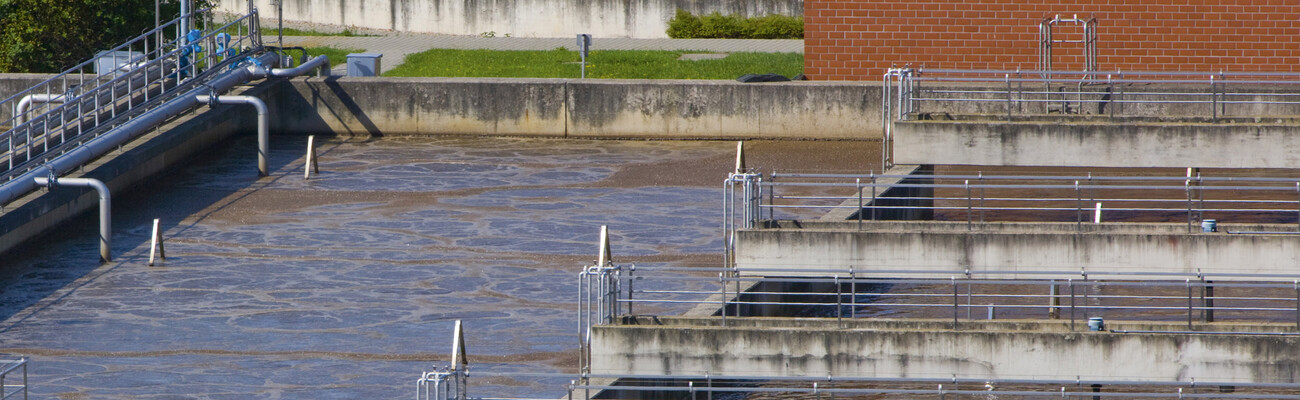

W miejskiej oczyszczalni ścieków w gminie Manching (dla 41 000 mieszkańców) przyszła kolej na wymianę przestarzałych dmuchaw powietrza.

Podczas rozważania zakupu nowych dmuchaw skupiono się, obok energooszczędności, także na dużym zakresie regulacji. Jest to ważne w przypadku krótkotrwałych wahań zapotrzebowania na sprężone powietrze. Sprężone powietrze będzie wytwarzane centralnie. Następnie będzie rozprowadzane do odpowiednich stref przeznaczonych do napowietrzenia. Umożliwi to cały system rurociągów oraz regulacyjnych zasuw zamykających.

Rozwiązanie - wybór odpowiednich dmuchaw

Pierwszym krokiem projektantów KAESER KOMPRESSOREN było ustalenie niezbędnych danych eksploatacyjnych. W tej sytuacji znaczenie mają charakterystyki zużytych metrów sześciennych sprężonego powietrza oraz ciśnienia roboczego w czasie. Na podstawie tych wyników powstały zaskakujące wnioski. Okazało się, że największe możliwości regulacji i oszczędności energii można uzyskać poprzez rozłożenie obciążenia na kilka dmuchaw.

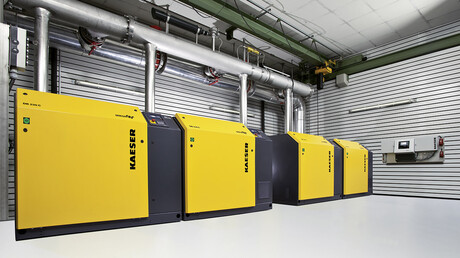

W przypadku różnicy ciśnienia wynoszącej 560 mbar uzyskano wynik zakresu regulacji od 280 do 3150 m³/h. Innymi słowy, uzyskano zakres nastawczy w stosunku 1:11. Zainstalowano dwie dmuchawy walcowe typu DB 236C-OFC (z przetwornicą częstotliwości) i dwie DB 236C-STC (z rozrusznikiem Y/∇). Do zarządzania całą stacją dmuchaw wykorzystano nadrzędny układ sterowania SIGMA AIR MANAGER (SAM). Koordynuje on pracę poszczególnych dmuchaw w instalacji odpowiednio do zapotrzebowania na sprężone powietrze. Sterowanie nadrzędne SAM wyposażone jest w oprogramowanie, które jest specjalnie dostosowane do sposobu eksploatacji dmuchaw niskociśnieniowych. Dzięki podłączeniu do układu sterowania procesowego SAM zapewnia optymalną regulację ciśnienia.

Wynik - wyższa efektywność energetyczna i dostępność stacji dmuchaw

Według informacji przekazanych od osoby koordynującej pracą oczyszczalni zmiany przyniosły oczekiwany efekt. Istotne okazało się w ramach modernizacji postawienie na dmuchawy od jednego, renomowanego producenta. To umożliwiło wytwarzanie sprężonego powietrza zgodnie z zapotrzebowaniem. Dzięki przemyślanym modyfikacjom zmniejszono liczbę złączy komunikacyjnych i strukturalnych. Ponadto została przekazana obsłudze fachowa wiedza na temat nowych dmuchaw i układu sterowania. W przypadku ewentualnych czynności serwisowych zwiększyła się również dostępność sprężonego powietrza.
