Separatory cyklonowe

Bezobsługowe separatory sprężonego powietrza

Separatory cyklonowe KAESER KOMPRESSOREN typu KC służą do odprowadzania kondensatu ze sprężonego powietrza (zobacz wideo powyżej).

Urządzenia te są niezbędne do bezawaryjnego i energooszczędnego funkcjonowania sprężarek, osuszaczy i filtrów podłączanych do instalacji. Separatory cyklonowe są dostarczane standardowo z oszczędnym i wyjątkowo niezawodnym spustem kondensatu ECO-DRAIN 31.

Wyróżnia je:

  • wskaźnik separacji 99% przy zakresie strumienia objętości od 0,9 do 14,2 m³/min
  • przystosowane do ciśnienia roboczego do 16 bar
  • elektroniczny spust kondensatu ECO-DRAIN 31
  • wyposażenie w przycisk testu i zestyk alarmowy
  • w opcji z uchwytami ściennymi

Na żądanie są dostępne specjalne warianty produktowe modeli o wydajności do 88,5 m³/min, wykonane bez dodatku silikonu oraz przystosowane do ciśnienia roboczego 45 bar.

Zalety:

  • Stała wydajność
    Firma KAESER KOMPRESSOREN zoptymalizowała przepływ powietrza w separatorach cyklonowych serii KC. Osiągnięto to za pomocą najnowocześniejszych systemów symulacyjnych oraz pomiarów zgodnych z normą ISO 12500-4. W rezultacie stworzono urządzenie, cechujące się doskonałym współczynnikiem separacji o wartości do 99%. A także o stabilnej wydajności i ze stratami ciśnienia poniżej 0,1 bar.
  • Wytrzymałe i stabilne
    Długi okres eksploatacji separatorów cyklonowych umożliwia konstrukcja obudowy z odpornego na działanie wody morskiej aluminium z dodatkową powłoką pasywacyjną. Separatory są dostarczane z różnymi rozmiarami przyłączy sprężonego powietrza. Dzięki temu można je optymalnie dopasować do średnicy rurociągów.
  • Bezobsługowe
    Separatory cyklonowe sprężonego powietrza typu KC marki KAESER są bezobsługowe. Spust kondensatu ECO-DRAIN 31 został wyposażony w moduł serwisowy. Umożliwia on wyjątkowo łatwą i niezawodną konserwację. Wszystko po to, by zapewnić proste i sprawne odprowadzanie kondensatu.



Idealne uzupełnienie: separator oleju i wody AQUAMAT
Separator wodno-olejowy AQUAMAT i.CF60

Nasza rada: przed odprowadzeniem kondensatu do kanalizacji należy przeprowadzić jego ekonomiczne i zgodne z przepisami uzdatnianie za pomocą separatora oleju i wody AQUAMAT.



Szczegóły separatorów cyklonowych

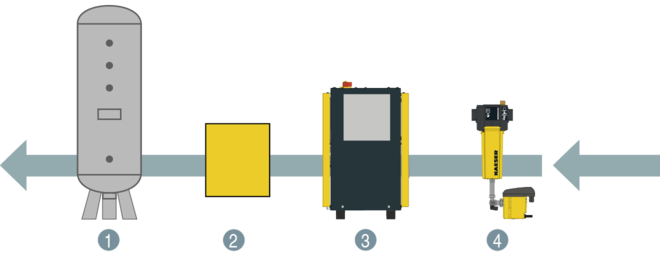

Przykładowa instalacja w stacji sprężonego powietrza
Separator cyklonowy – przykładowa instalacja
  1. Zbiornik sprężonego powietrza
  2. Sposób doboru filtracji
  1. Osuszacz chłodniczy
  2. Separator cyklonowy
Dane techniczne

Wykonanie podstawowe

ModelF9KC F26KC F46KC
Przepływ m³/min 0,9 2,6 4,6
Ciśnienie różnicowe dla nowego urządzenia bar < 0,1 < 0,1 < 0,1
Stopień filtracji 20 – 100% objętości % 97 - 99 97 - 99 97 - 99
Nadciśnienie robocze bar 2 - 16 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66 3 - 66
Przyłącze sprężonego powietrzaG ½, G ¾ G ¾, G 1 G 1¼, G 1½, G 2
Ciężar kg 4,1 4 7,8
Wymiary
dł. × szer. × wys. mm
241 x 225 x 465 241 x 225 x 515 273 x 250 x 535

ModelF83KC F142KC
Przepływ m³/min 8,3 14,2
Ciśnienie różnicowe dla nowego urządzenia bar < 0,1 < 0,1
Stopień filtracji 20 – 100% objętości % 97 - 99 97 - 99
Nadciśnienie robocze bar 2 - 16 2 - 16
Temperatura otoczenia °C 3 - 50 3 - 50
Temp na wlocie °C 3 - 66 3 - 66
Przyłącze sprężonego powietrzaG 1¼, G 1½, G 2 G 1¼, G 1½, G 2
Ciężar kg 8,5 8,5
Wymiary
dł. × szer. × wys. mm
273 x 250 x 620 273 x 250 x 620
