Energooszczędne osuszacze chłodnicze SECOTEC do 3,90 m³/min

Osuszacze chłodnicze ze stabilnym punktem rosy

Osuszacze SECOTEC serii TA – TC (*) osuszają sprężone powietrze do ciśnieniowego punktu rosy o wartości 3°C. Jest to możliwe dzięki wyjątkowo skutecznej regulacji zasobnika zimna, odpowiedniej do zapotrzebowania. W efekcie osuszacze są wyjątkowo oszczędne. Przestronny zasobnik zimna zapewnia prawidłowe funkcjonowanie oraz stabilny ciśnieniowy punkt rosy.

  • ogromny potencjał oszczędności podczas pracy przy częściowym obciążeniu i przestojach
  • wyjątkowo wytrzymała i prawie bezobsługowa konstrukcja
  • wersje chłodzone powietrzem do pracy w temperaturze otoczenia do +43°C

Zalety:

  • Oszczędność energii
    System oszczędzania energii pozwala gromadzić nadwyżki mocy chłodniczej podczas pracy przy częściowym obciążeniu w akumulatorze termicznym i wykorzystywać je później do procesu osuszania bez zużywania energii elektrycznej.
  • Długoterminowa niezawodność
    Osuszacze SECOTEC cechuje wysokiej jakości obieg chłodniczy. Umożliwia to stosowanie ich w temperaturze otoczenia do +43°C. Ponadto posiadają one duży separator kondensatu i elektroniczny spust ECO-DRAIN. Zapewniają niezawodne odprowadzanie kondensatu we wszystkich zakresach obciążenia. Instalacja elektryczna odpowiada standardowi EN 60204-1.
  • Łatwy serwis
    Konstrukcja obudowy osuszacza jest zoptymalizowana pod kątem łatwego dostępu do wszystkich części. Tego typu rozwiązanie obniża znacznie koszty prac konserwacyjnych i kontrolnych.

* Osuszacze chłodnicze z tej serii zawierają fluorowany gaz cieplarniany R-513A.

Idealne uzupełnienie: separator oleju i wody AQUAMAT
Separator wodno-olejowy AQUAMAT i.CF60

Nasza rada: przed odprowadzeniem kondensatu do kanalizacji należy przeprowadzić jego ekonomiczne i zgodne z przepisami uzdatnianie za pomocą separatora oleju i wody AQUAMAT.



Szczegóły produktu

SECOTEC – oszczędność energii w każdej sytuacji

Osuszacze chłodnicze oszczędzają w każdych warunkach

Obciążenie osuszacza chłodniczego (szare pole) zależy przede wszystkim od wielkości strumienia sprężonego powietrza. Zależy również od ilości wody, które to sprężone powietrze zawiera. Ilość ta wzrasta wraz ze wzrostem temperatury. Dlatego przy wysokich temperaturach otoczenia osuszacze są szczególnie silnie obciążone. Bardzo często tak się dzieje w okresie lata (żółta krzywa).

Wraz ze spadkiem temperatury w zimie (turkusowa krzywa) spada także obciążenie osuszaczy chłodniczych. Istotne jest, aby utrzymać stabilny ciśnieniowy punkt rosy przy tych wahaniach. Stąd dobór osuszacza chłodniczego odbywa się na podstawie występującego podczas eksploatacji obciążenia szczytowego plus dodatkowa rezerwa.

Osuszacze muszą sprawnie pracować w zmiennych warunkach. W zależności od wydajności i temperatury osuszacze chłodnicze pracują przy obciążeniu wynoszącym od 0 do 100%. Regulacja akumulacyjna SECOTEC zapewnia odpowiednie wykorzystanie energii w całym zakresie obciążenia. Wynikiem tego są istotne oszczędności w osuszaczach chłodniczych.

Efekt oszczędności energii elektrycznej
Maksymalna oszczędność dzięki regulacji SECOTEC
Maksymalna oszczędność energii dzięki regulacji z wykorzystaniem akumulatora zimna osuszacza chłodniczego SECOTEC.

Efektywne osuszanie przy zmiennym obciążeniu

Obciążenie osuszacza chłodniczego waha się cały czas między 0 a 100%. W przeciwieństwie do tradycyjnych urządzeń regulacja SECOTEC dopasowuje pobór energii elektrycznej do wszystkich faz obciążenia osuszacza. Można porównać osuszacze SECOTEC z osuszaczami z obejściem gorącego gazu. Przy średnim obciążeniu 40% osuszacze SECOTEC oszczędzają około 60% kosztów energii elektrycznej.

Zasobnik zimna osuszaczy SECOTEC się nie nagrzewa. To odróżnia go od dotychczasowych rozwiązań. Tak więc sprężone powietrze jest efektywnie osuszane również w fazie rozruchu. Doskonała izolacja zasobnika pozwala także w tym trybie na minimalny pobór energii. Osuszanie sprężonego powietrza za pomocą osuszacza SECOTEC odbywa się w bardzo energooszczędny sposób. Dodatkowo dzięki wysokiej pojemności akumulacyjnej zasobnika zimna osuszacz charakteryzuje się bardzo łagodną pracą.

Najlepsze osuszanie przy łagodnej pracy
Najlepsze osuszanie powietrza przy oszczędnej eksploatacji za pomocą osuszacza chłodniczego SECOTEC

Osuszacze chłodnicze z zasobnikiem zimna

Osuszacze chłodnicze SECOTEC skutecznie osiągają stabilny ciśnieniowy punkt rosy do +3°C. Również przy pełnym obciążeniu. Przy częściowym obciążeniu ciśnieniowy punkt rosy jest znacznie stabilniejszy niż w przypadku konwencjonalnych osuszaczy chłodniczych. Jest to możliwe dzięki niewielkiemu zakresowi fluktuacji.

Tradycyjne osuszacze z przełączanym trybem pracy i bez dodatkowego zasobnika zimna wykorzystują jedynie pojemność cieplną wymiennika. Sprężarki chłodnicze i silniki wentylatorów tych osuszaczy muszą być więc często włączane i wyłączane. Jest to konieczne w celu ciągłego utrzymania mocy chłodniczej na odpowiednim poziomie.

Aby zminimalizować zużycie tradycyjnych osuszaczy, trzeba ograniczyć ilość załączeń. W rezultacie obwód chłodniczy załącza się dopiero przy znacznie wyższym ciśnieniowym punkcie rosy. Tak powstałe wahania ciśnieniowego punktu rosy skutkują pogorszeniem jakości osuszania sprężonego powietrza. Jest to zjawisko dość niebezpieczne. Korozja może nastąpić już przy względnej wilgotności sprężonego powietrza, wynoszącej powyżej 40%. Chociaż tego nie widać tak jak powstającego kondensatu. Stąd powszechne przekonanie, że korozję powoduje tylko wytrącający się kondensat.

Tu najlepiej widać zalety wysokiej pojemności zasobnika zimna w osuszaczach chłodniczych SECOTEC. Takie rozwiązanie jest niezwykle korzystne. Po schłodzeniu zasobnika zimna, sprężarka chłodnicza i silnik wentylatora mogą pozostać wyłączone znacznie dłużej. Nie ma to szkodliwego wpływu na stabilność ciśnieniowego punktu rosy.

Budowa i działanie

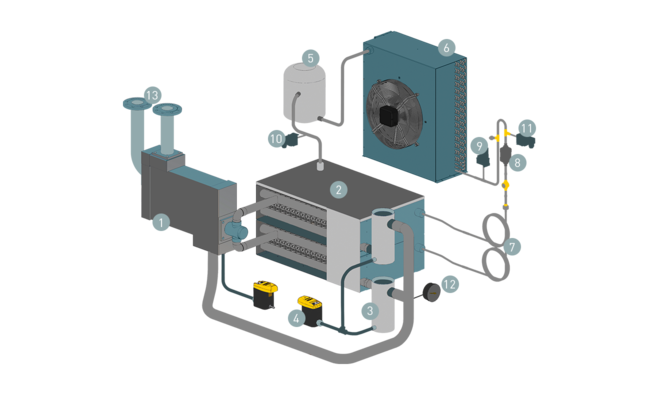

Budowa i działanie osuszaczy chłodniczych SECOTEC
  1. wymiennik ciepła powietrze/powietrze
  2. wymiennik ciepła powietrze/środek chłodzący z zasobnikiem zimna
  3. separator kondensatu
  4. spust kondensatu (ECO DRAIN)
  5. sprężarka środka chłodniczego
  6. skraplacz
  7. kapilara
  1. filtr osuszający
  2. przełącznik wysokiego ciśnienia
  3. przełącznik niskiego ciśnienia
  4. presostat wentylatora
  5. wskaźnik trendu CPR
  6. wlot i wylot sprężonego powietrza
Dane techniczne TA

Wykonanie podstawowe

ModelTA 5 TA 8 TA 11
Przepływ m³/min 0,65 0,85 1,25
Straty ciśnienia bar 0,07 0,14 0,17
Pobór mocy elektrycznej przy 50% przepływu kW 0,16 0,16 0,2
Pobór mocy elektrycznej przy 100% przepływu kW 0,3 0,29 0,39
Nadciśnienie robocze bar 3 - 16 3 - 16 3 - 16
Temperatura otoczenia °C 3 - 43 3 - 43 3 - 43
Temp na wlocie °C 3 - 55 3 - 55 3 - 55
Ciężar kg 70 80 85
Wymiary
dł. × szer. × wys. mm
630 x 484 x 779 630 x 484 x 779 630 x 484 x 779
Przyłącze sprężonego powietrzaG ¾ G ¾ G ¾
Przyłącze odprowadzania kondensatuG ¼ G ¼ G ¼
Zasilanie energią elektryczną230 V / 1 / 50 Hz 230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Czynnik chłodniczyR-513A R-513A R-513A
Ciężar czynnika chłodniczego jako ekwiwalent CO2 t 0,18 0,14 0,23
Współczynnik ocieplenia globalnego631 631 631
Ciężar czynnika chłodniczego kg 0,28 0,22 0,37

Dane techniczne TB

Wykonanie podstawowe

ModelTB 19 TB 26
Przepływ m³/min 2,1 2,55
Straty ciśnienia bar 0,19 0,2
Pobór mocy elektrycznej przy 50% przepływu kW 0,24 0,34
Pobór mocy elektrycznej przy 100% przepływu kW 0,44 0,62
Nadciśnienie robocze bar 3 - 16 3 - 16
Temperatura otoczenia °C 3 - 43 3 - 43
Temp na wlocie °C 3 - 55 3 - 55
Ciężar kg 108 116
Wymiary
dł. × szer. × wys. mm
620 x 540 x 963 620 x 540 x 963
Przyłącze sprężonego powietrzaG 1 G 1
Przyłącze odprowadzania kondensatuG ¼ G ¼
Zasilanie energią elektryczną230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Czynnik chłodniczyR-513A R-513A
Ciężar czynnika chłodniczego jako ekwiwalent CO2 t 0,35 0,33
Współczynnik ocieplenia globalnego631 631
Ciężar czynnika chłodniczego kg 0,56 0,53

Dane techniczne TC

Wykonanie podstawowe

ModelTC 31 TC 36
Przepływ m³/min 3,2 3,9
Straty ciśnienia bar 0,17 0,17
Pobór mocy elektrycznej przy 50% przepływu kW 0,38 0,41
Pobór mocy elektrycznej przy 100% przepływu kW 0,74 0,89
Nadciśnienie robocze bar 3 - 16 3 - 16
Temperatura otoczenia °C 3 - 43 3 - 43
Temp na wlocie °C 3 - 55 3 - 55
Ciężar kg 155 170
Wymiary
dł. × szer. × wys. mm
764 x 660 x 1.009 764 x 660 x 1.009
Przyłącze sprężonego powietrzaG 1¼ G 1¼
Przyłącze odprowadzania kondensatuG ¼ G ¼
Zasilanie energią elektryczną230 V / 1 / 50 Hz 230 V / 1 / 50 Hz
Czynnik chłodniczyR-513A R-513A
Ciężar czynnika chłodniczego jako ekwiwalent CO2 t 0,5 0,63
Współczynnik ocieplenia globalnego631 631
Ciężar czynnika chłodniczego kg 0,8 1
